RIPPER PIPING

← RIPPER CYLINDER TRANSMISSION PUMP →

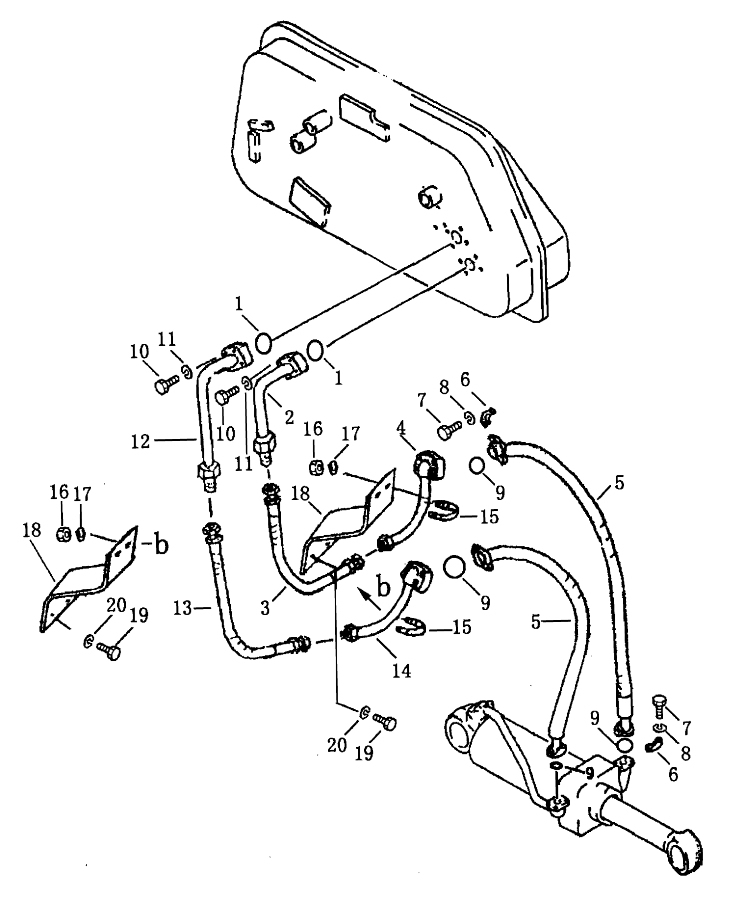

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:0-ring

Каталожный номер:07000-13048

Комплект:2

Примечание:

№ на схеме:2

Наименование:tube

Каталожный номер:10Y-64-01000

Комплект:1

Примечание:

№ на схеме:3

Наименование:hose

Каталожный номер:10Y-64-06000

Комплект:1

Примечание:

№ на схеме:4

Наименование:tube

Каталожный номер:10Y-64-03000

Комплект:1

Примечание:

№ на схеме:5

Наименование:hose

Каталожный номер:07115-00613

Комплект:2

Примечание:

№ на схеме:6

Наименование:flange

Каталожный номер:07371-20638

Комплект:8

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:01010-30830

Комплект:16

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:01643-30823

Комплект:16

Примечание:

№ на схеме:9

Наименование:0-ring

Каталожный номер:07000-13025

Комплект:4

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:01010-31245

Комплект:8

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:12

Наименование:tube

Каталожный номер:10Y-64-02000

Комплект:1

Примечание:

№ на схеме:13

Наименование:hose

Каталожный номер:07108-20607

Комплект:1

Примечание:

№ на схеме:14

Наименование:tube

Каталожный номер:10Y-64-04000

Комплект:1

Примечание:

№ на схеме:15

Наименование:U-clip

Каталожный номер:07283-22746

Комплект:2

Примечание:

№ на схеме:16

Наименование:nut

Каталожный номер:01598-11011

Комплект:4

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:01643-31032

Комплект:4

Примечание:

№ на схеме:18

Наименование:plate

Каталожный номер:10Y-64-00001

Комплект:2

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-31218

Комплект:4

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-31232

Комплект:4

Примечание:
