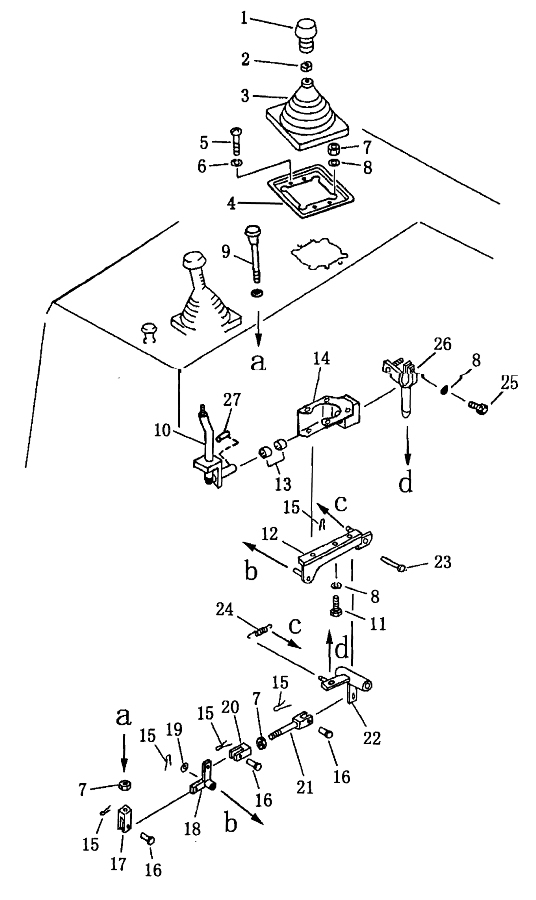

RIPPER CONTROL LEVER

← BLADE CONTROL LINKAGE RIPPER CONTROL LINKAGE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:knob

Каталожный номер:195-78-75110

Комплект:1

Примечание:

№ на схеме:2

Наименование:nut

Каталожный номер:195-43-44220

Комплект:1

Примечание:

№ на схеме:3

Наименование:cover, guard

Каталожный номер:195-61-45140

Комплект:1

Примечание:

№ на схеме:4

Наименование:seat

Каталожный номер:195-61-45130

Комплект:1

Примечание:

№ на схеме:5

Наименование:screw

Каталожный номер:01220-40508

Комплект:4

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:01601-20513

Комплект:4

Примечание:

№ на схеме:7

Наименование:nut

Каталожный номер:01580-10806

Комплект:6

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:01643-30823

Комплект:8

Примечание:

№ на схеме:9

Наименование:knob

Каталожный номер:16Y-87C-01000

Комплект:1

Примечание:

№ на схеме:10

Наименование:rockerarm

Каталожный номер:16Y-87C-05000

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:01010-50816

Комплект:3

Примечание:

№ на схеме:12

Наименование:bracket

Каталожный номер:16Y-87006000

Комплект:1

Примечание:

№ на схеме:13

Наименование:bearing

Каталожный номер:195-61-45440

Комплект:2

Примечание:

№ на схеме:14

Наименование:bracket

Каталожный номер:16Y-87C-04000

Комплект:1

Примечание:

№ на схеме:15

Наименование:pin, cotter

Каталожный номер:04050-12016

Комплект:5

Примечание:

№ на схеме:16

Наименование:pin

Каталожный номер:04205-10822

Комплект:3

Примечание:

№ на схеме:17

Наименование:yoke

Каталожный номер:04210-20844

Комплект:1

Примечание:

№ на схеме:18

Наименование:rockerarm

Каталожный номер:195-61-45260

Комплект:1

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:01641-20812

Комплект:1

Примечание:

№ на схеме:20

Наименование:yoke

Каталожный номер:04210-20832

Комплект:1

Примечание:

№ на схеме:21

Наименование:rod ass’y

Каталожный номер:04244-40816

Комплект:1

Примечание:

№ на схеме:22

Наименование:lever

Каталожный номер:16Y-87C-07000

Комплект:1

Примечание:

№ на схеме:23

Наименование:shaft

Каталожный номер:16Y-87C-00002

Комплект:1

Примечание:

№ на схеме:24

Наименование:spring

Каталожный номер:195-61-45290

Комплект:1

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:01010-80830

Комплект:1

Примечание:

№ на схеме:26

Наименование:rockerarm

Каталожный номер:16Y-87C-02000

Комплект:1

Примечание:

№ на схеме:27

Наименование:key

Каталожный номер:04010-00519

Комплект:1

Примечание:
