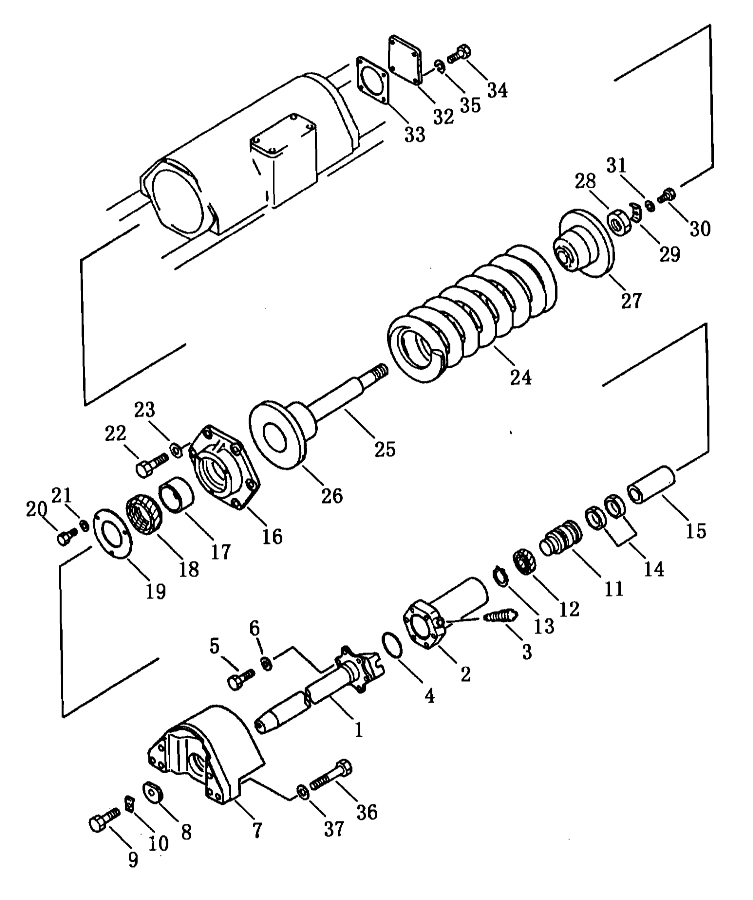

RECOLL SPRING

← TRACK FRAME CARRIER ROLLER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:shaft

Каталожный номер:10Y-40-12200

Комплект:1

Примечание:

№ на схеме:2

Наименование:cylinder

Каталожный номер:10Y-40-12300

Комплект:2

Примечание:

№ на схеме:3

Наименование:lubricator

Каталожный номер:16Y-40-11300

Комплект:2

Примечание:

№ на схеме:4

Наименование:0-ring

Каталожный номер:07000-15068

Комплект:2

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:01010-31235

Комплект:12

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:01643-31232

Комплект:12

Примечание:

№ на схеме:7

Наименование:yoke

Каталожный номер:10Y-40-12100

Комплект:2

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:16Y-40-11002

Комплект:2

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:01010-31840

Комплект:2

Примечание:

№ на схеме:10

Наименование:plate lock

Каталожный номер:16Y-40-11001

Комплект:2

Примечание:

№ на схеме:11

Наименование:piston

Каталожный номер:16Y-40-11005

Комплект:2

Примечание:

№ на схеме:12

Наименование:seal, oil

Каталожный номер:16Y-40-11003

Комплект:2

Примечание:

№ на схеме:13

Наименование:ring, snap

Каталожный номер:04064-04518

Комплект:2

Примечание:

№ на схеме:14

Наименование:ring, wear

Каталожный номер:16Y-40-11014

Комплект:4

Примечание:

№ на схеме:15

Наименование:collar

Каталожный номер:10Y-40-12400

Комплект:2

Примечание:

№ на схеме:16

Наименование:cover

Каталожный номер:10Y-40-12005

Комплект:2

Примечание:

№ на схеме:17

Наименование:bushing

Каталожный номер:07177-09035

Комплект:2

Примечание:

№ на схеме:18

Наименование:seal, dust

Каталожный номер:07019-00090

Комплект:2

Примечание:

№ на схеме:19

Наименование:cover

Каталожный номер:10Y-40-12006

Комплект:2

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:01010-31020

Комплект:12

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:01643-31032

Комплект:12

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:01010-31645

Комплект:12

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:01643-31645

Комплект:12

Примечание:

№ на схеме:24

Наименование:spring

Каталожный номер:10Y-40-12001

Комплект:2

Примечание:

№ на схеме:25

Наименование:rod

Каталожный номер:10Y-40-12003

Комплект:2

Примечание:

№ на схеме:26

Наименование:seat

Каталожный номер:10Y-40-12002

Комплект:2

Примечание:

№ на схеме:27

Наименование:pilot

Каталожный номер:10Y-40-12004

Комплект:2

Примечание:

№ на схеме:28

Наименование:nut

Каталожный номер:01580-03629

Комплект:2

Примечание:

№ на схеме:29

Наименование:plate lock

Каталожный номер:16Y-40-11010

Комплект:2

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:01010-31016

Комплект:2

Примечание:

№ на схеме:31

Наименование:washer

Каталожный номер:01643-31032

Комплект:2

Примечание:

№ на схеме:32

Наименование:cover

Каталожный номер:16Y-40-11012

Комплект:2

Примечание:

№ на схеме:33

Наименование:rockwool gasket

Каталожный номер:16Y-40-11011

Комплект:2

Примечание:

№ на схеме:34

Наименование:bolt

Каталожный номер:01010-31230

Комплект:8

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:36

Наименование:bolt

Каталожный номер:01010-31675

Комплект:12

Примечание:

№ на схеме:37

Наименование:washer

Каталожный номер:01643-31645

Комплект:12

Примечание:
