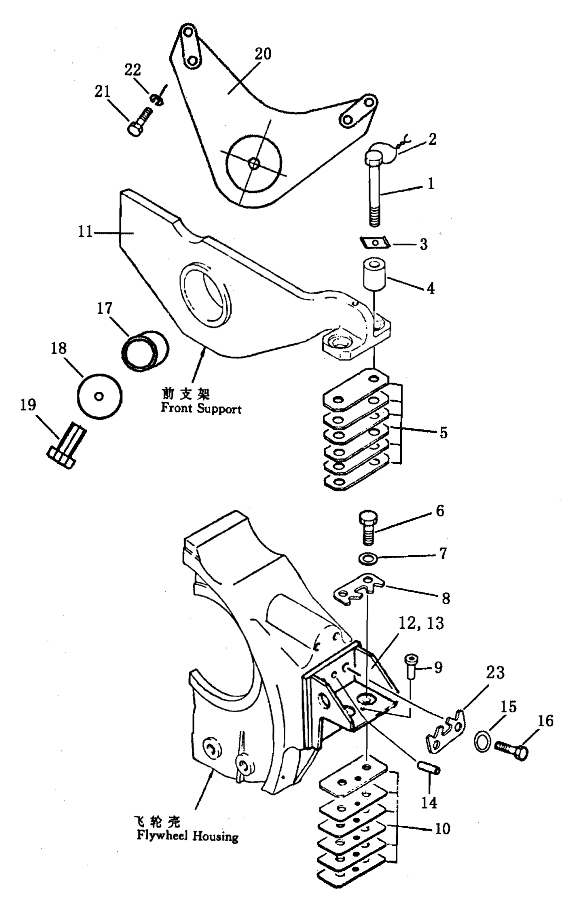

ENGINE MOUNTING

← HYDRAULIC PIPING (Tank to Tilt Cylinder) RADIATOR ASS’Y AND COVER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt, front

Каталожный номер:01010-51695

Комплект:4

Примечание:

№ на схеме:2

Наименование:wire, lock Ф 1.8 L=800

Каталожный номер:GB3206-82

Комплект:2

Примечание:

№ на схеме:3

Наименование:shim, lock

Каталожный номер:10Y-01B-00002

Комплект:4

Примечание:

№ на схеме:4

Наименование:bushing

Каталожный номер:10Y-01B-00004

Комплект:4

Примечание:

№ на схеме:5

Наименование:shim ass' y, front

Каталожный номер:10Y-01B-00007

Комплект:10

Примечание:

№ на схеме:5

Наименование:shim ass’ y, front

Каталожный номер:10Y-01B-00006

Комплект:2

Примечание:

№ на схеме:6

Наименование:bolt, rear

Каталожный номер:01011-52265

Комплект:4

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:154-01-11550

Комплект:4

Примечание:

№ на схеме:8

Наименование:plate, lock

Каталожный номер:154-01-11560

Комплект:2

Примечание:

№ на схеме:9

Наименование:pin, dowel

Каталожный номер:6681-21-4750

Комплект:2

Примечание:

№ на схеме:10

Наименование:shim ass’ y, rear

Каталожный номер:154-01-11610

Комплект:10

Примечание:

№ на схеме:10

Наименование:shim ass' y, rear

Каталожный номер:154-01-11590

Комплект:2

Примечание:

№ на схеме:11

Наименование:front, support

Каталожный номер:10Y-01B-01000

Комплект:1

Примечание:

№ на схеме:12

Наименование:support, L. H

Каталожный номер:10Y-01B-03000

Комплект:1

Примечание:

№ на схеме:13

Наименование:support, R. H

Каталожный номер:10Y-01B-04000

Комплект:1

Примечание:

№ на схеме:14

Наименование:pin

Каталожный номер:04020-01250

Комплект:4

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:01010-51260

Комплект:8

Примечание:

№ на схеме:17

Наименование:bushing

Каталожный номер:10Y-01B-00003

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:10Y-01B-00001

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-51430

Комплект:1

Примечание:

№ на схеме:20

Наименование:support

Каталожный номер:10Y-01B-02000

Комплект:1

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-51275

Комплект:4

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:01010-31232

Комплект:4

Примечание:

№ на схеме:23

Наименование:gasket, lock

Каталожный номер:10Y-01B-00005

Комплект:4

Примечание:
