CONTROL AND SAFETY VALVE PIPING

← STEERING OIL PIPING TEST PRESSURE PIPING →

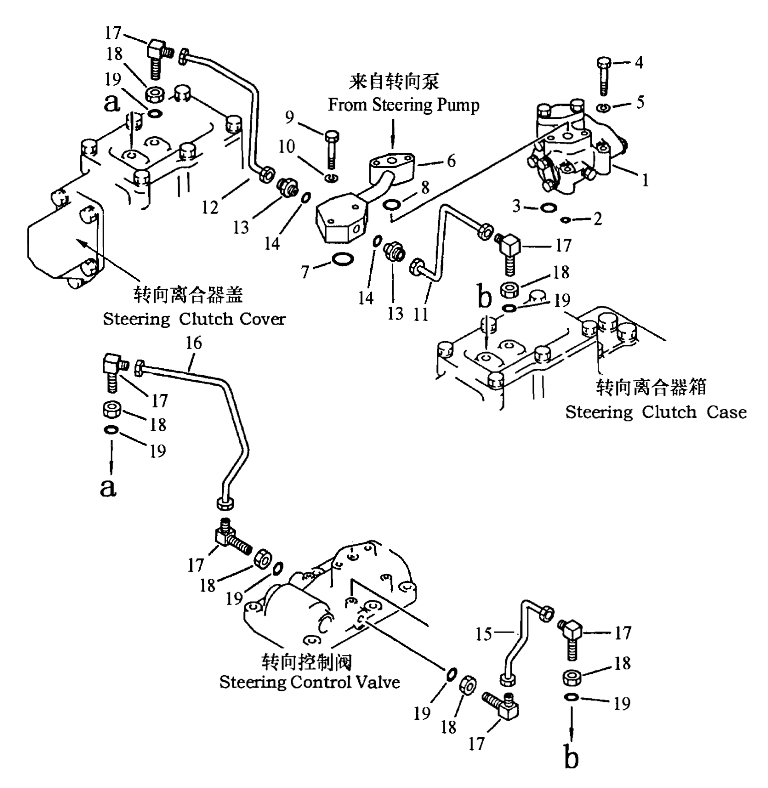

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:safety valve ass' у

Каталожный номер:10Y-76-23000

Комплект:1

Примечание:

№ на схеме:2

Наименование:0-ring

Каталожный номер:07000-02012

Комплект:1

Примечание:

№ на схеме:3

Наименование:0-ring

Каталожный номер:07000-03022

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:01010-51060

Комплект:3

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:01643-31032

Комплект:3

Примечание:

№ на схеме:6

Наименование:tube

Каталожный номер:10Y-76-08000

Комплект:1

Примечание:

№ на схеме:7

Наименование:0-ring

Каталожный номер:07000-13025

Комплект:1

Примечание:

№ на схеме:8

Наименование:0-ring

Каталожный номер:07000-03025

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:01010-51085

Комплект:2

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:01643-51032

Комплект:2

Примечание:

№ на схеме:11

Наименование:tube, L.H.

Каталожный номер:10Y-76-06000

Комплект:1

Примечание:

№ на схеме:12

Наименование:tube, R.H.

Каталожный номер:10Y-76-22000

Комплект:1

Примечание:

№ на схеме:13

Наименование:joint

Каталожный номер:07211-51016

Комплект:2

Примечание:

№ на схеме:14

Наименование:0-ring

Каталожный номер:07002-01623

Комплект:2

Примечание:

№ на схеме:15

Наименование:tube, L.H.

Каталожный номер:10Y-76-07000

Комплект:1

Примечание:

№ на схеме:16

Наименование:tube, R.H.

Каталожный номер:10Y-76-21000

Комплект:1

Примечание:

№ на схеме:17

Наименование:joint

Каталожный номер:16Y-76-00006

Комплект:4

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:01583-11613

Комплект:6

Примечание:

№ на схеме:19

Наименование:0-ring

Каталожный номер:07002-01623

Комплект:6

Примечание:
