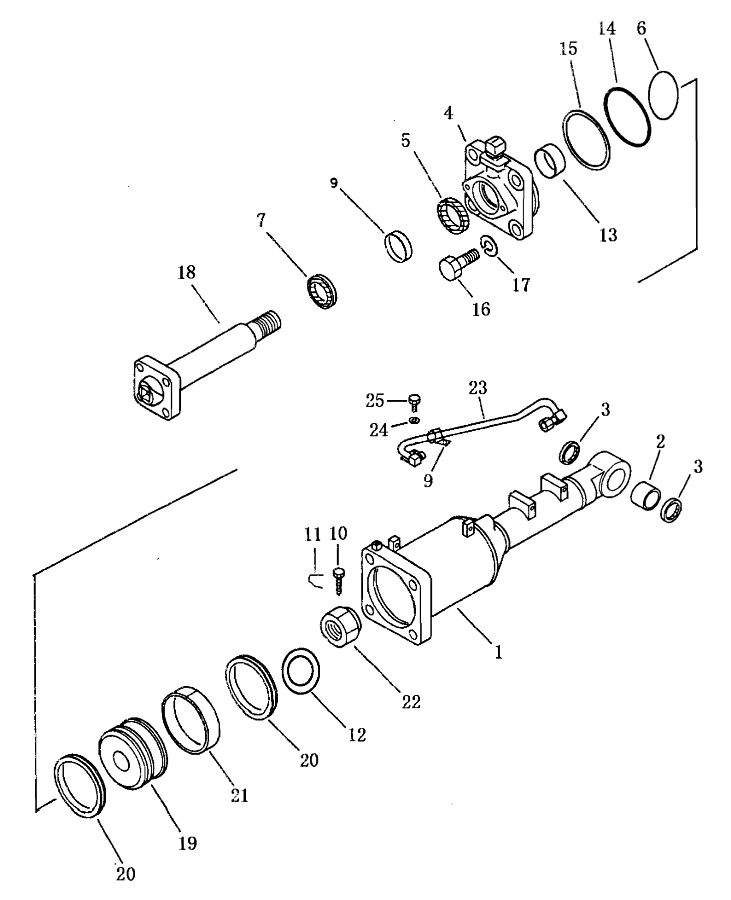

BLADE TILT CYLINDER

← BLADE LIFT PIPING HYDRAULIC PIPING (Tank to Tilt Cylinder) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:cylinder ass’ у

Каталожный номер:10Y-63-01600

Комплект:1

Примечание:

№ на схеме:2

Наименование:bushing

Каталожный номер:07143-10505

Комплект:1

Примечание:

№ на схеме:3

Наименование:seal, dust

Каталожный номер:10Y-63-13600

Комплект:2

Примечание:

№ на схеме:4

Наименование:cap

Каталожный номер:10Y-63-01500

Комплект:1

Примечание:

№ на схеме:5

Наименование:ring packing

Каталожный номер:10Y-63-13400

Комплект:1

Примечание:

№ на схеме:6

Наименование:0-ring

Каталожный номер:07000-12055

Комплект:1

Примечание:

№ на схеме:7

Наименование:seal, dust

Каталожный номер:10Y-63-13005

Комплект:1

Примечание:

№ на схеме:8

Наименование:packing, rod

Каталожный номер:10Y-63-13006

Комплект:1

Примечание:

№ на схеме:9

Наименование:clip

Каталожный номер:10Y-63-01001

Комплект:1

Примечание:

№ на схеме:10

Наименование:screw

Каталожный номер:01322-30820

Комплект:1

Примечание:

№ на схеме:11

Наименование:chain, iron

Каталожный номер:04059-01025

Комплект:1

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:10Y-63-13002

Комплект:1

Примечание:

№ на схеме:13

Наименование:ring, guide

Каталожный номер:10Y-63-13007

Комплект:1

Примечание:

№ на схеме:14

Наименование:0-ring

Каталожный номер:07000-05150

Комплект:1

Примечание:

№ на схеме:15

Наименование:packing, guard

Каталожный номер:07146-05152

Комплект:1

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:01010-52770

Комплект:4

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:01643-52780

Комплект:4

Примечание:

№ на схеме:18

Наименование:rod, piston

Каталожный номер:10Y-63-01100

Комплект:1

Примечание:

№ на схеме:19

Наименование:piston

Каталожный номер:10Y-63-13003

Комплект:1

Примечание:

№ на схеме:20

Наименование:ring, support

Каталожный номер:10Y-63-13008

Комплект:2

Примечание:

№ на схеме:21

Наименование:packing, rod

Каталожный номер:10Y-63-13500

Комплект:1

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:10Y-63-13001

Комплект:1

Примечание:

№ на схеме:23

Наименование:tube

Каталожный номер:10Y-63-01700

Комплект:1

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:01643-50823

Комплект:1

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:01010-50816

Комплект:1

Примечание:
