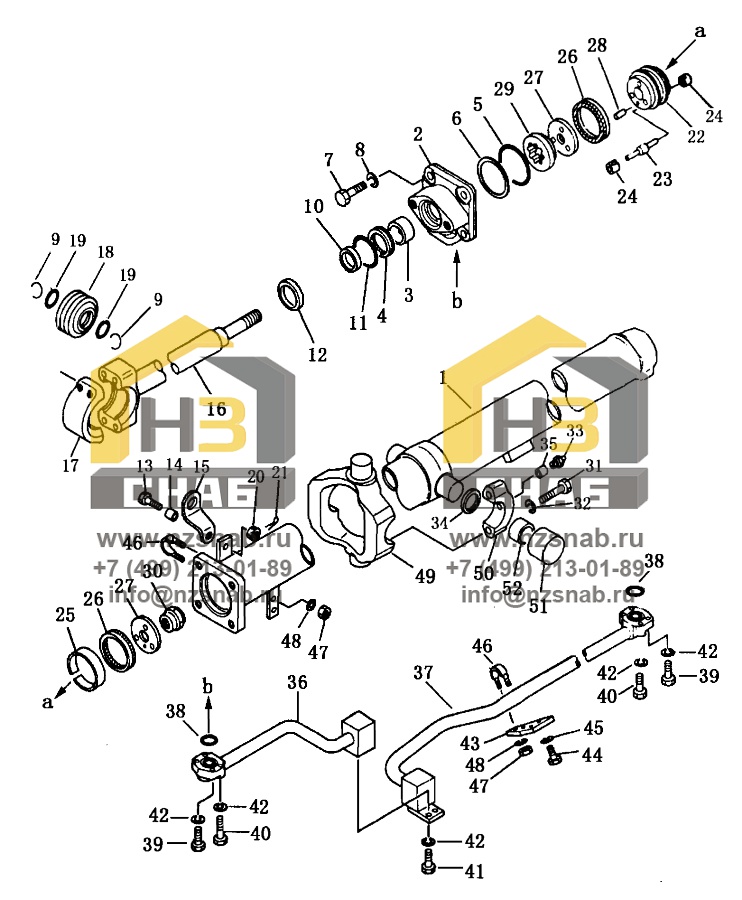

BLADE LIFT CYLINDER

← HYDRAULIC PIPING (Pump to Tank) BLADE LIFT PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:blade cylinder ass’y, L.H

Каталожный номер:10Y-62-10000

Комплект:1

Примечание:

№ на схеме:

Наименование:blade cylinder ass’y, R.H

Каталожный номер:10Y-62-04000

Комплект:1

Примечание:

№ на схеме:1

Наименование:body, cylinder L.H

Каталожный номер:10Y-62-01110

Комплект:1

Примечание:

№ на схеме:1

Наименование:body, cylinder R.H

Каталожный номер:10Y-62-04140

Комплект:1

Примечание:

№ на схеме:2

Наименование:cap

Каталожный номер:10Y-62-04104

Комплект:1

Примечание:

№ на схеме:3

Наименование:ring, guide

Каталожный номер:10Y-62-04103

Комплект:1

Примечание:

№ на схеме:4

Наименование:ring, packing

Каталожный номер:10Y-62-04130

Комплект:1

Примечание:

№ на схеме:5

Наименование:0-ring

Каталожный номер:07000-12085

Комплект:1

Примечание:

№ на схеме:6

Наименование:ring, guard

Каталожный номер:07146-02086

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:01010-51645

Комплект:4

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:01643-31645

Комплект:4

Примечание:

№ на схеме:9

Наименование:ring, snap

Каталожный номер:04065-09030

Комплект:2

Примечание:

№ на схеме:10

Наименование:seal, dust

Каталожный номер:10Y-62-04101

Комплект:1

Примечание:

№ на схеме:11

Наименование:KY-ring

Каталожный номер:10Y-62-04102

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:01012-31035

Комплект:1

Примечание:

№ на схеме:14

Наименование:bushing

Каталожный номер:10Y-62-04004

Комплект:1

Примечание:

№ на схеме:15

Наименование:plate

Каталожный номер:10Y-62-04003

Комплект:1

Примечание:

№ на схеме:16

Наименование:rod, piston

Каталожный номер:10Y-62-04120

Комплект:1

Примечание:

№ на схеме:18

Наименование:bearing

Каталожный номер:07137-04006

Комплект:1

Примечание:

№ на схеме:19

Наименование:0-ring

Каталожный номер:07000-13040

Комплект:2

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:01590-01012

Комплект:1

Примечание:

№ на схеме:21

Наименование:pin

Каталожный номер:04050-02018

Комплект:1

Примечание:

№ на схеме:22,23,24,28

Наименование:piston ass’ у

Каталожный номер:10Y-62-04110

Комплект:1

Примечание:

№ на схеме:25

Наименование:packing, rod

Каталожный номер:10Y-62-04150

Комплект:1

Примечание:

№ на схеме:26

Наименование:ring, support

Каталожный номер:10Y-62-04107

Комплект:2

Примечание:

№ на схеме:27

Наименование:plate, stopper

Каталожный номер:10Y-62-04106

Комплект:2

Примечание:

№ на схеме:30

Наименование:ring, snap

Каталожный номер:10Y-62-04105

Комплект:1

Примечание:

№ на схеме:31

Наименование:bolt

Каталожный номер:01010-31460

Комплект:4

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:01643-31032

Комплект:4

Примечание:

№ на схеме:33

Наименование:fitting grease

Каталожный номер:07020-01018

Комплект:1

Примечание:

№ на схеме:34

Наименование:seal, dust

Каталожный номер:07145-00045

Комплект:2

Примечание:

№ на схеме:35

Наименование:pin

Каталожный номер:170-70-15190

Комплект:2

Примечание:

№ на схеме:36

Наименование:tube

Каталожный номер:10Y-62-04300

Комплект:1

Примечание:

№ на схеме:37

Наименование:tube

Каталожный номер:10Y-62-04200

Комплект:1

Примечание:

№ на схеме:38

Наименование:0-ring

Каталожный номер:07000-13030

Комплект:2

Примечание:

№ на схеме:39

Наименование:bolt

Каталожный номер:01010-81035

Комплект:4

Примечание:

№ на схеме:40

Наименование:bolt

Каталожный номер:01010-80850

Комплект:4

Примечание:

№ на схеме:41

Наименование:bolt

Каталожный номер:01010-30820

Комплект:2

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:01602-00825

Комплект:10

Примечание:

№ на схеме:43

Наименование:plate

Каталожный номер:10Y-62-04001

Комплект:1

Примечание:

№ на схеме:44

Наименование:bolt

Каталожный номер:01010-31025

Комплект:2

Примечание:

№ на схеме:45

Наименование:ring, snap

Каталожный номер:01602-01030

Комплект:2

Примечание:

№ на схеме:46

Наименование:U-clip

Каталожный номер:07283-22738

Комплект:2

Примечание:

№ на схеме:47

Наименование:nut

Каталожный номер:01599-01011

Комплект:4

Примечание:

№ на схеме:48

Наименование:washer

Каталожный номер:01643-31032

Комплект:4

Примечание:

№ на схеме:49

Наименование:ring, support

Каталожный номер:10Y-62-04002

Комплект:1

Примечание:

№ на схеме:50

Наименование:cap

Каталожный номер:10Y-50-00005

Комплект:2

Примечание:

№ на схеме:51

Наименование:bushing

Каталожный номер:10Y-50-00003

Комплект:2

Примечание:

№ на схеме:52

Наименование:bushing

Каталожный номер:10Y-50-00004

Комплект:2

Примечание:
