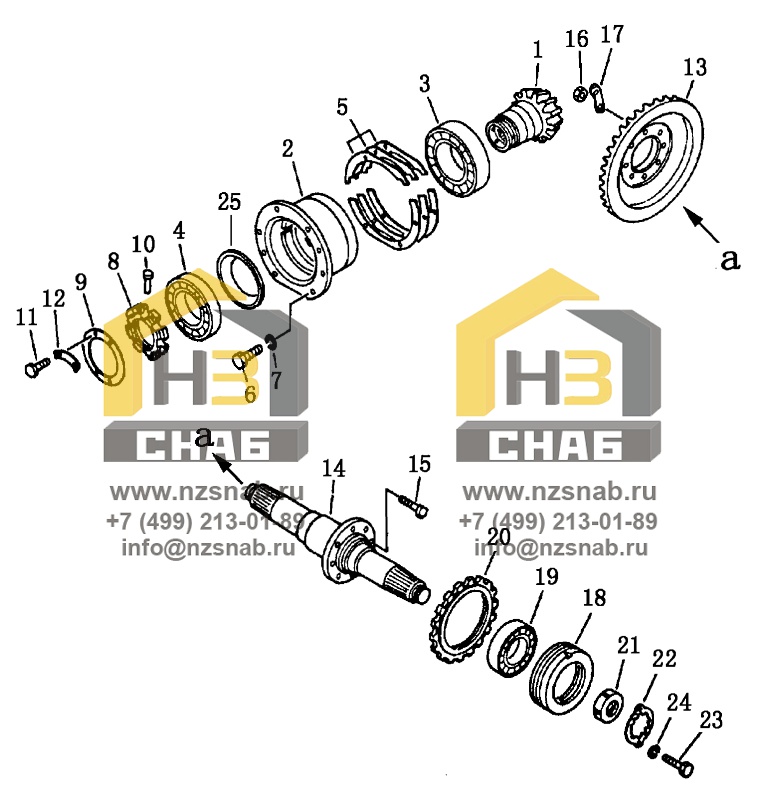

BEVEL GEAR AND SHAFT

← 1st CLUTCH STEERING CLUTCH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:shaft

Каталожный номер:10Y-16-00024

Комплект:1

Примечание:

№ на схеме:2

Наименование:cage

Каталожный номер:10Y-16-00029

Комплект:1

Примечание:

№ на схеме:3

Наименование:bearing 7518E

Каталожный номер:GB297-84

Комплект:1

Примечание:

№ на схеме:4

Наименование:bearing 7217E

Каталожный номер:GB297-84

Комплект:1

Примечание:

№ на схеме:5

Наименование:shim ass’y

Каталожный номер:10Y-16-00031

Комплект:10

Примечание:

№ на схеме:5

Наименование:shim ass’y

Каталожный номер:10Y-16-00030

Комплект:2

Примечание:

№ на схеме:6

Наименование:bolt M12X35

Каталожный номер:01010-31235

Комплект:6

Примечание:

№ на схеме:7

Наименование:washer 12

Каталожный номер:01642-01216

Комплект:6

Примечание:

№ на схеме:8

Наименование:nut lock

Каталожный номер:10Y-16-0025

Комплект:1

Примечание:

№ на схеме:9

Наименование:ring

Каталожный номер:10Y-16-00026

Комплект:1

Примечание:

№ на схеме:10

Наименование:pin

Каталожный номер:10Y-16-00023

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt M6X10

Каталожный номер:01010-30610

Комплект:4

Примечание:

№ на схеме:12

Наименование:plate, lock

Каталожный номер:10Y-16-00027

Комплект:2

Примечание:

№ на схеме:13

Наименование:gear, bevel

Каталожный номер:10Y-16-00021

Комплект:1

Примечание:

№ на схеме:14

Наименование:shaft

Каталожный номер:10Y-16-00005

Комплект:1

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:10Y-16-00020

Комплект:8

Примечание:

№ на схеме:16

Наименование:nut M16X1.5

Каталожный номер:01582-01613

Комплект:8

Примечание:

№ на схеме:17

Наименование:plate, lock

Каталожный номер:10Y-16-00022

Комплект:4

Примечание:

№ на схеме:18

Наименование:cage

Каталожный номер:10Y-16-00018

Комплект:2

Примечание:

№ на схеме:19

Наименование:bearing 7515E

Каталожный номер:GB297-84

Комплект:2

Примечание:

№ на схеме:20

Наименование:nut

Каталожный номер:10Y-16-00019

Комплект:2

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:10Y-16-00004

Комплект:2

Примечание:

№ на схеме:22

Наименование:lock

Каталожный номер:10Y-16-00003

Комплект:2

Примечание:

№ на схеме:23

Наименование:screw

Каталожный номер:01252-31020

Комплект:4

Примечание:

№ на схеме:24

Наименование:washer 10

Каталожный номер:01642-01016

Комплект:4

Примечание:

№ на схеме:25

Наименование:collar

Каталожный номер:10Y-16-00028

Комплект:1

Примечание:
