PILOT VALVE FRAME ASSEMBLY (G)

PILOT VALVE FRAME ASSEMBLY (G)

← CAB ASSEMBLY С6121 AIR CONDITIONER SYSTEM →

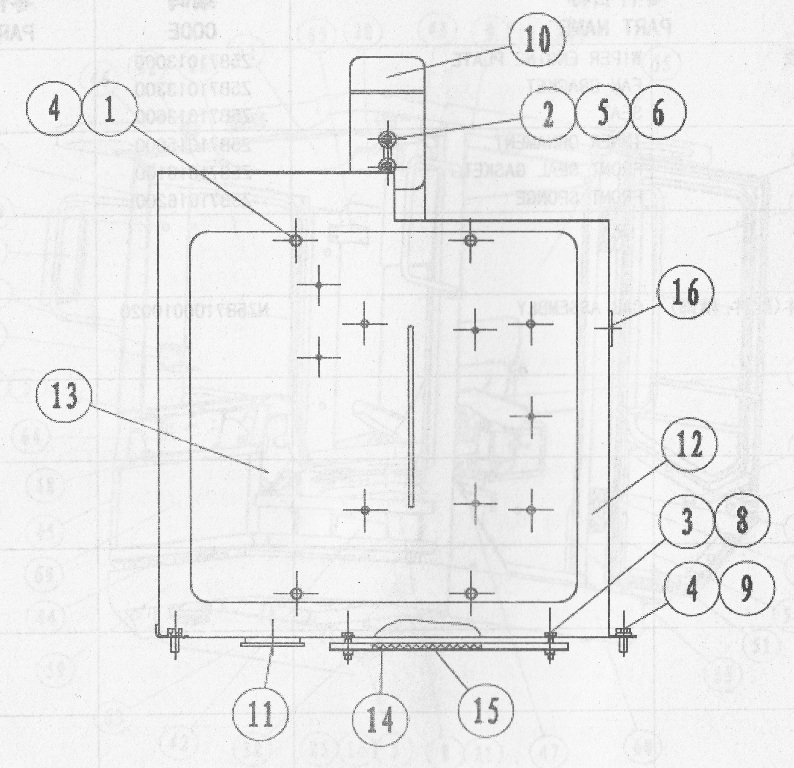

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:BOLT M6X16
Каталожный номер:B040910616
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:BOLT M6X20
Каталожный номер:B040910620
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:BOLT M6X25
Каталожный номер:B040910625
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BOLT M8X20
Каталожный номер:B040910820
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:NUT M6
Каталожный номер:B050330605
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:WASHER 6
Каталожный номер:B060310601
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:WASHER 6
Каталожный номер:B060310602
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:WASHER 8
Каталожный номер:B060310802
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PILLOW
Каталожный номер:W103000000B
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:COVER
Каталожный номер:Z320050080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:PILOT VALVE BRACKET ASSEMBLY
Каталожный номер:Z5B70900100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RIGHT COVER ASSEMBLY
Каталожный номер:Z5B70900700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SEAL GASKET
Каталожный номер:Z5B70901000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SEAL COVER ASSEMBLY
Каталожный номер:Z5B70901100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SEAL COVER
Каталожный номер:Z5B70901300
Комплект:1
Примечание:
