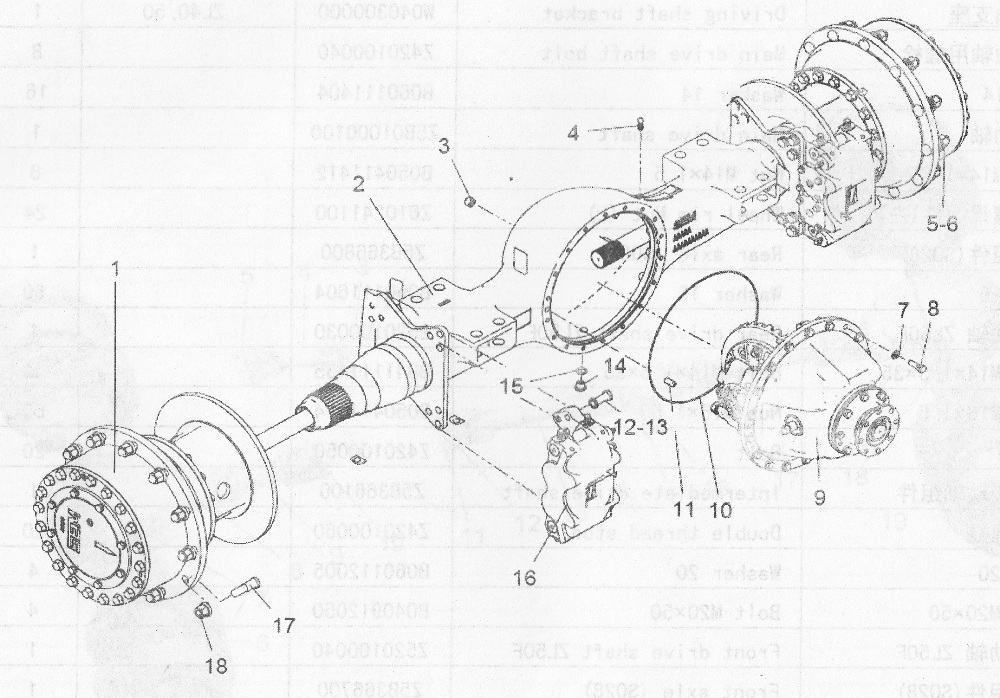

DRIVE AXLE ASSEMBLY

← SEM AXLE TRANSMISSION SYSTEM ASSEMBLY FRONT WHEEL-END-REDUCER ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Main reducer & differential

Каталожный номер:Z5B366830

Комплект:1

Примечание:

№ на схеме:

Наименование:Rear axle housing

Каталожный номер:Z5B366801

Комплект:1

Примечание:

№ на схеме:

Наименование:Wheel side

Каталожный номер:Z5B366870

Комплект:2

Примечание:

№ на схеме:1

Наименование:Wheel side

Каталожный номер:Z5B366770

Комплект:2

Примечание:

№ на схеме:2

Наименование:Front axle housing

Каталожный номер:Z5B366701

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plug BZG3/4'

Каталожный номер:B110500304

Комплект:1

Примечание:JB/ZQ4446-1997

№ на схеме:4

Наименование:Respirator

Каталожный номер:Z620590310

Комплект:1

Примечание:

№ на схеме:5

Наименование:Wheel rim Bolt (R)

Каталожный номер:Z6205904400

Комплект:12

Примечание:

№ на схеме:6

Наименование:Wheel rim Nut(R)

Каталожный номер:Z610240430

Комплект:12

Примечание:

№ на схеме:7

Наименование:Washer 14

Каталожный номер:B060411403

Комплект:18

Примечание:GB/T97.1-2002

№ на схеме:8

Наименование:Bolt M14x45

Каталожный номер:B040911445

Комплект:18

Примечание:GB/T5783-2000

№ на схеме:9

Наименование:Main reducer & differential

Каталожный номер:Z5B366730

Комплект:1

Примечание:

№ на схеме:10

Наименование:0-RING 418x3.55

Каталожный номер:B160134180

Комплект:1

Примечание:GB/T3452.1-2005

№ на схеме:11

Наименование:Alignment dowel

Каталожный номер:Z640060060

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:Z62059132

Комплект:24

Примечание:

№ на схеме:13

Наименование:Washer 20

Каталожный номер:B060112005

Комплект:24

Примечание:GB93-87

№ на схеме:14

Наименование:Plug M24x1.5

Каталожный номер:Z5B366705

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 24

Каталожный номер:B060802403

Комплект:1

Примечание:JB982-77

№ на схеме:16

Наименование:Brake pliers

Каталожный номер:W041200000

Комплект:4

Примечание:

№ на схеме:17

Наименование:Wheel rim Bolt (L)

Каталожный номер:Z6205904300

Комплект:12

Примечание:

№ на схеме:18

Наименование:Wheel rim Nut (L)

Каталожный номер:Z610241100

Комплект:12

Примечание:
