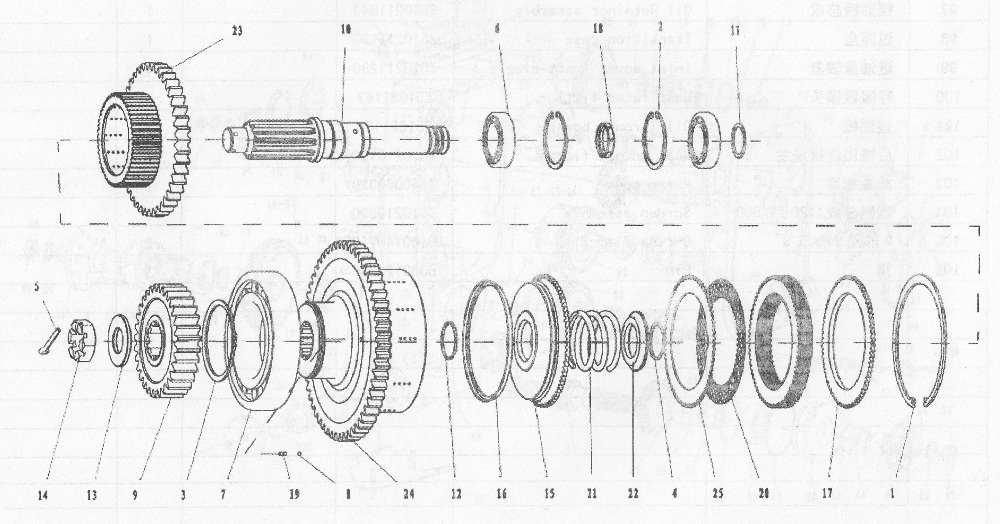

CLUTCH ASSEMBLY ( II IV )

← GEAR BOX SYSTEM ASSEMBLY CLUTCH ASSEMBLY (I III) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Clutch (II, IV)

Каталожный номер:NZ51021060010

Комплект:

Примечание:

№ на схеме:1

Наименование:Retainer 190

Каталожный номер:B070150001

Комплект:1

Примечание:GB893.1-86

№ на схеме:2

Наименование:Retainer 80

Каталожный номер:B070158003

Комплект:2

Примечание:GB893.1-86

№ на схеме:3

Наименование:Retainer l10

Каталожный номер:B070250001

Комплект:1

Примечание:GB894.1-86

№ на схеме:4

Наименование:Retainer 50

Каталожный номер:B070255002

Комплект:1

Примечание:GB894.1-86

№ на схеме:5

Наименование:Cotter pin 6.3x55

Каталожный номер:B080210027

Комплект:1

Примечание:GB/T91-2000

№ на схеме:6

Наименование:Bearing 208

Каталожный номер:B120124018

Комплект:2

Примечание:GB/T276-1994

№ на схеме:7

Наименование:Bearing 2222E

Каталожный номер:B120320001

Комплект:1

Примечание:GB/T283-1994

№ на схеме:8

Наименование:Steel ball ф5

Каталожный номер:B120710500

Комплект:1

Примечание:GB/T308-2002

№ на схеме:9

Наименование:Gear

Каталожный номер:Z510210090

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch shaft (II, IV gear)

Каталожный номер:Z510210100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:Z510210250

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring seal

Каталожный номер:Z510210310

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamping plate

Каталожный номер:Z510210390

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut (M36x1.5)

Каталожный номер:Z510210400

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:Z510210440

Комплект:1

Примечание:

№ на схеме:16

Наименование:Piston outer seal ring

Каталожный номер:Z510210450

Комплект:1

Примечание:

№ на схеме:17

Наименование:Clamping plate

Каталожный номер:Z510210470

Комплект:1

Примечание:

№ на схеме:18

Наименование:Snap ring

Каталожный номер:Z510210500

Комплект:1

Примечание:

№ на схеме:19

Наименование:Check valve seat

Каталожный номер:Z510210520

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clutch driving disc

Каталожный номер:Z510210560

Комплект:6

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:Z51021158

Комплект:1

Примечание:

№ на схеме:22

Наименование:Spring Retainer

Каталожный номер:Z51021159

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gear

Каталожный номер:Z51021162

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear sleeve

Каталожный номер:Z51021163

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clutch driven disc

Каталожный номер:Z510210460

Комплект:5

Примечание:
