AXLE TRANSMISSION SYSTEM ASSEMBLY XUZHOU

← DIFFERENTIAL ASSEMBLY FRONT DRIVE AXLE ASSEMBLY →

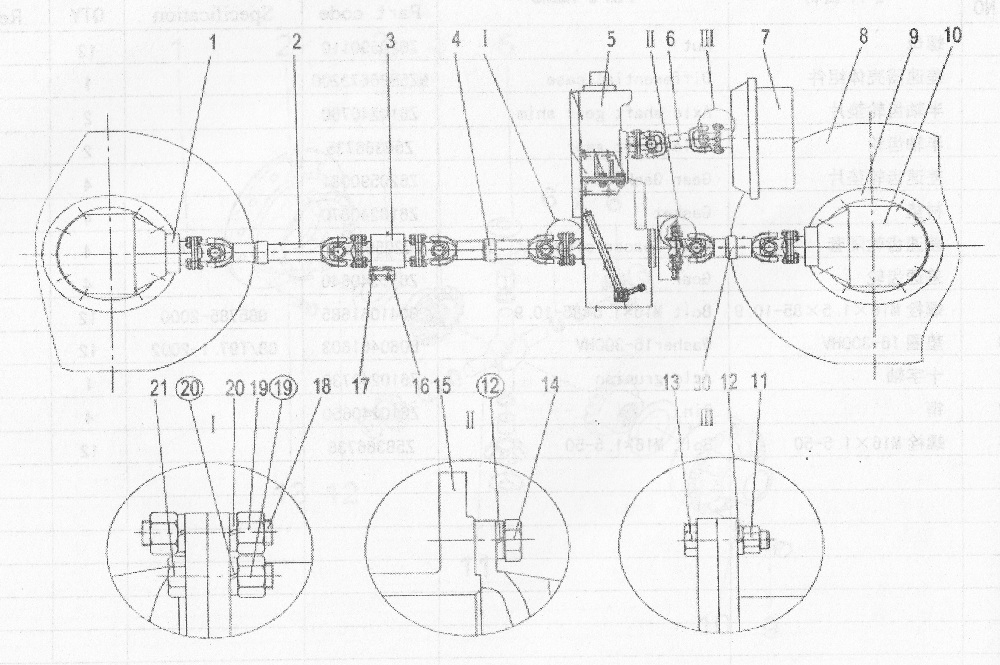

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Front drive axle

Каталожный номер:W046500000

Комплект:1

Примечание:(18MRF-G216BR)

№ на схеме:2

Наименование:Front drive shaft ZL50F

Каталожный номер:Z520100040

Комплект:1

Примечание:

№ на схеме:3

Наименование:Driving shaft bracket

Каталожный номер:W040300000

Комплект:1

Примечание:ZL40,50

№ на схеме:4

Наименование:Intermediate drive shaft

Каталожный номер:Z5B366100

Комплект:1

Примечание:

№ на схеме:6

Наименование:Main drive shaft

Каталожный номер:Z5B01000100

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rear drive axle

Каталожный номер:W046600000

Комплект:1

Примечание:(18MRF-C216BS)

№ на схеме:11

Наименование:Nut M14x1.5

Каталожный номер:B050411412

Комплект:8

Примечание:

№ на схеме:12

Наименование:Washer 14

Каталожный номер:B060111404

Комплект:16

Примечание:

№ на схеме:13

Наименование:Main drive shaft bolt

Каталожный номер:Z420100040

Комплект:8

Примечание:

№ на схеме:14

Наименование:Bolt M14x1.5x35

Каталожный номер:B041111435

Комплект:8

Примечание:

№ на схеме:16

Наименование:Washer 20

Каталожный номер:B060112005

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M20x50

Каталожный номер:B040912050

Комплект:4

Примечание:

№ на схеме:18

Наименование:Double thread stud

Каталожный номер:Z420100060

Комплект:20

Примечание:

№ на схеме:19

Наименование:Nut M16X1.5

Каталожный номер:B050411614

Комплект:60

Примечание:

№ на схеме:20

Наименование:Washer 16

Каталожный номер:B060111604

Комплект:60

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:Z420100050

Комплект:24

Примечание:

№ на схеме:30

Наименование:Rear drive shaft ZL50F

Каталожный номер:Z520100030

Комплект:2

Примечание:
