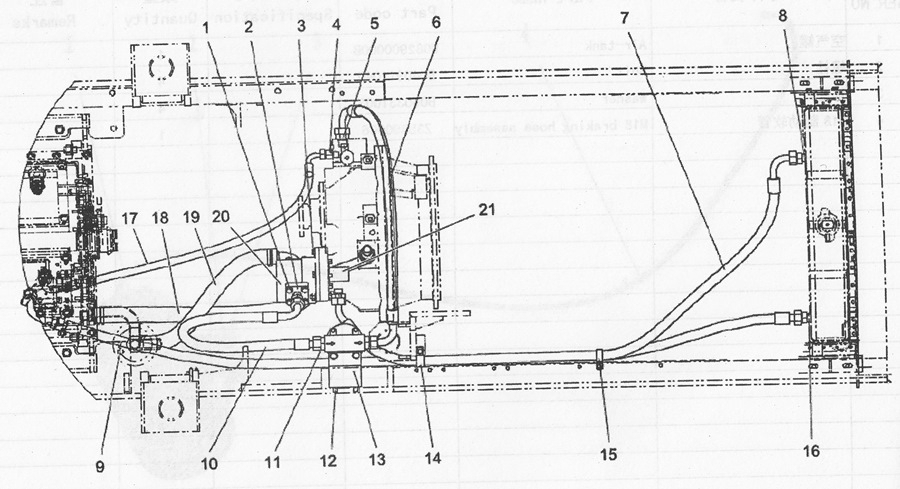

TRANSMISSION HUDRAULIC SYSTEM

← AIR TANK ASSEMBLY STEERING HYDRAULIC SYSTEM →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Joint plate

Каталожный номер:Z310280340

Комплект:1

Примечание:

№ на схеме:

Наименование:Gasket

Каталожный номер:Z310280320

Комплект:1

Примечание:

№ на схеме:

Наименование:Gasket

Каталожный номер:Z310260030

Комплект:1

Примечание:

№ на схеме:

Наименование:Pump Fitting

Каталожный номер:Z3B248001

Комплект:1

Примечание:

№ на схеме:

Наименование:Pipe

Каталожный номер:Z3B248013

Комплект:1

Примечание:

№ на схеме:

Наименование:Fitting

Каталожный номер:Z3B248010

Комплект:1

Примечание:

№ на схеме:

Наименование:Fitting

Каталожный номер:Z3A01701900

Комплект:1

Примечание:

№ на схеме:

Наименование:filter

Каталожный номер:W154200010A

Комплект:

Примечание:

№ на схеме:

Наименование:0-ring 30x3.55

Каталожный номер:B160130300

Комплект:2

Примечание:

№ на схеме:

Наименование:0-ring 23.6x2.65

Каталожный номер:B160120236

Комплект:2

Примечание:

№ на схеме:1

Наименование:Washer 10-300HV

Каталожный номер:B060461002

Комплект:14

Примечание:

№ на схеме:1

Наименование:Bolt M10x30

Каталожный номер:B040911030

Комплект:8

Примечание:

№ на схеме:2

Наименование:0-ring 37.5x3.55

Каталожный номер:B160130375

Комплект:2

Примечание:

№ на схеме:2

Наименование:Pump Fitting

Каталожный номер:Z3B01701100

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 10-300HV

Каталожный номер:B060461002

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M10x35

Каталожный номер:B040911035

Комплект:2

Примечание:

№ на схеме:4

Наименование:Fitting

Каталожный номер:Z320170051

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gear box jiont

Каталожный номер:Z5A01703800

Комплект:1

Примечание:

№ на схеме:6

Наименование:ф19 High pressure hose ass.

Каталожный номер:Z3B01701200

Комплект:1

Примечание:

№ на схеме:7

Наименование:ф19.1 High pressure hose ass L=1800

Каталожный номер:Z3B248008

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting

Каталожный номер:Z3A01701900

Комплект:2

Примечание:

№ на схеме:9

Наименование:ф19.1 High pressure hose ass. L=2280

Каталожный номер:Z3B248006

Комплект:1

Примечание:

№ на схеме:10

Наименование:ф19. 1 High pressure hose ass.

Каталожный номер:Z3B207019

Комплект:1

Примечание:

№ на схеме:11

Наименование:Fitting

Каталожный номер:Z5A01703400

Комплект:2

Примечание:

№ на схеме:12

Наименование:Oil filter

Каталожный номер:W154200000A

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil filter Bracket

Каталожный номер:Z3B202010

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe clamp (ф19)

Каталожный номер:Z520171200

Комплект:4

Примечание:

№ на схеме:16

Наименование:0-ring 23.6x2.65

Каталожный номер:B160120236

Комплект:2

Примечание:

№ на схеме:17

Наименование:High pressure hose ass. L=1100

Каталожный номер:Z3B248004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Lower pressure hose

Каталожный номер:Z3B248016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lower pressure hose L=505

Каталожный номер:Z3B248002

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gear pump CB32

Каталожный номер:W060400000

Комплект:1

Примечание:

№ на схеме:21

Наименование:Oil pump connecting sleeve

Каталожный номер:Z310280330

Комплект:1

Примечание:
