STEERING CONTROL SYSTEM

STEERING CONTROL SYSTEM

← PILOT VALVE BRACKET ASSEMBLY ЭЛЕКТРОСИСТЕМА →

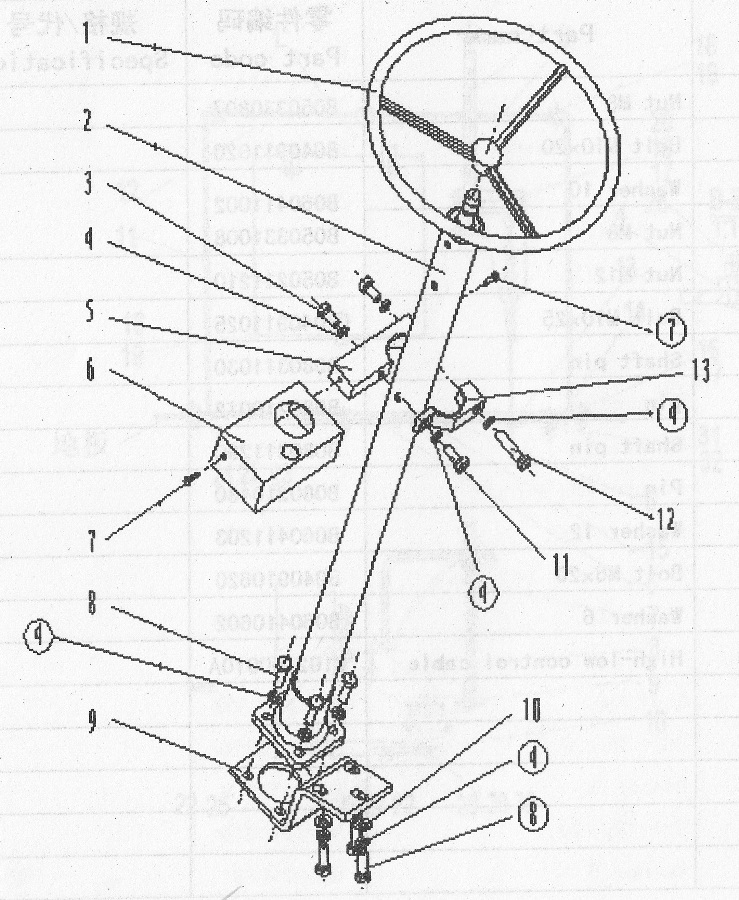

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:teering wheel handle
Каталожный номер:W090100002
Комплект:
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Steering wheel
Каталожный номер:W090100000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Steering column assembly
Каталожный номер:Z520060010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M10x20
Каталожный номер:B040911020
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10
Каталожный номер:B060111003
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Column retainer
Каталожный номер:Z3A00600200
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Above cover
Каталожный номер:Z3A00600100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt M5x10
Каталожный номер:B040910510
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt М10х30
Каталожный номер:B040911030
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Set plate
Каталожный номер:Z320060040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 10
Каталожный номер:B060411002
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x25
Каталожный номер:B040911025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M10x45
Каталожный номер:B040911045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:CoIumn clip
Каталожный номер:Z3A00600300
Комплект:1
Примечание:
