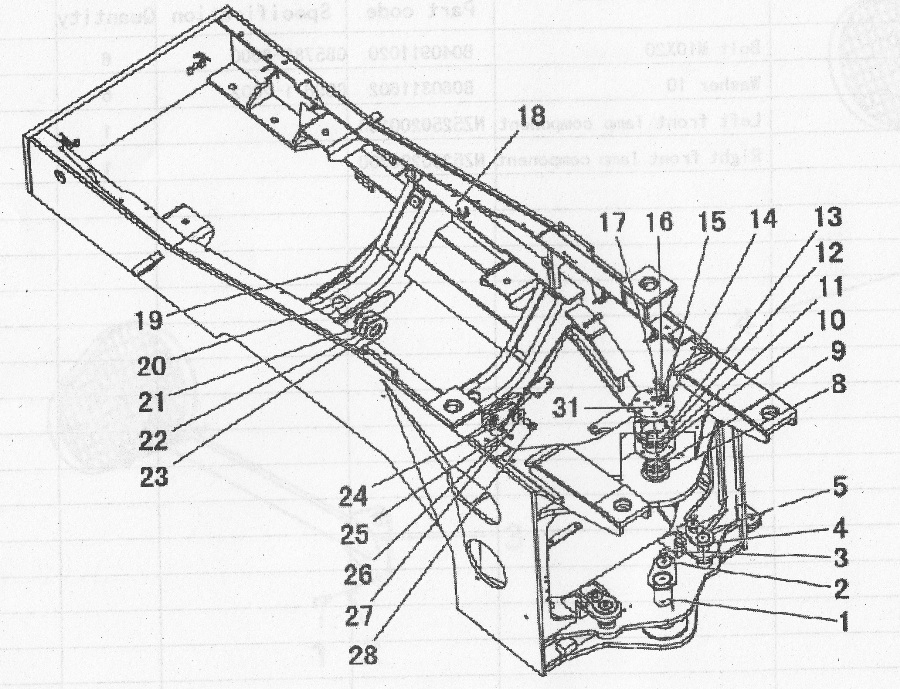

REAR FRAME

← ПЕРЕДНИЕ ФОНАРИ OSCILLATING FRAME ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hinged pin assembly

Каталожный номер:Z320030650

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:B060411603

Комплект:3

Примечание:

№ на схеме:3

Наименование:Bolt M16X30

Каталожный номер:B040911630

Комплект:3

Примечание:

№ на схеме:4

Наименование:Pin assembly

Каталожный номер:Z3B00302800

Комплект:2

Примечание:

№ на схеме:5

Наименование:Oil cup M10X1

Каталожный номер:B150101000

Комплект:5

Примечание:

№ на схеме:8

Наименование:Lower spacer

Каталожный номер:Z3B00303000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hinged pin assembly

Каталожный номер:Z3B00303100

Комплект:1

Примечание:

№ на схеме:10

Наименование:Upper spacer

Каталожный номер:Z3B00303200

Комплект:1

Примечание:

№ на схеме:11

Наименование:adjustment shim I

Каталожный номер:Z3B00303400

Комплект:4

Примечание:

№ на схеме:12

Наименование:adjustment shim II

Каталожный номер:Z3B00303500

Комплект:2

Примечание:

№ на схеме:13

Наименование:adjustment shim III

Каталожный номер:Z3B00303600

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 10

Каталожный номер:B060411002

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bolt M10X45

Каталожный номер:B040911045

Комплект:6

Примечание:

№ на схеме:16

Наименование:Washer 24

Каталожный номер:B060412404

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M24X90

Каталожный номер:B040862490

Комплект:4

Примечание:

№ на схеме:18

Наименование:Rear frame assembly

Каталожный номер:Z3B00300100

Комплект:1

Примечание:

№ на схеме:19

Наименование:Lubr ieating Iine I

Каталожный номер:Z320030700

Комплект:1

Примечание:

№ на схеме:20

Наименование:Osci1 late frame pin

Каталожный номер:Z320030790

Комплект:2

Примечание:

№ на схеме:21

Наименование:adjustment shim

Каталожный номер:Z310210030

Комплект:2

Примечание:

№ на схеме:22

Наименование:Trimmed gasket

Каталожный номер:Z310210040

Комплект:2

Примечание:

№ на схеме:23

Наименование:Trimmed gasket

Каталожный номер:Z310210050

Комплект:2

Примечание:

№ на схеме:24

Наименование:Lubrieating line ll

Каталожный номер:Z320030750

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gasket

Каталожный номер:B060811002

Комплект:8

Примечание:

№ на схеме:26

Наименование:Bolt M10X1X25

Каталожный номер:B041200002

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:B060411203

Комплект:4

Примечание:

№ на схеме:28

Наименование:Bolt M12

Каталожный номер:B040911230

Комплект:4

Примечание:

№ на схеме:31

Наименование:Pin mandrel Plate

Каталожный номер:Z3B00303300

Комплект:1

Примечание:
