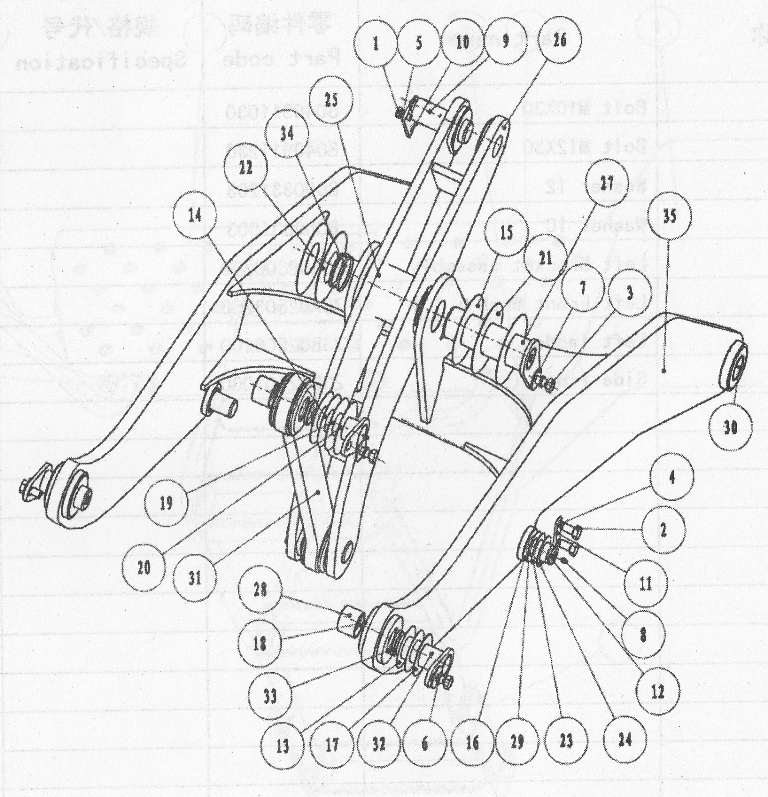

СТРЕЛА В СБОРЕ

← RIGHT FLOOR AND LADDER ASSEMBLY BUCKET ASSEMBLY →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Dust seal

Каталожный номер:Z331010130

Комплект:6

Примечание:

№ на схеме:1

Наименование:Bolt M16x30

Каталожный номер:B040911630

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt M20x35

Каталожный номер:B040912035

Комплект:4

Примечание:

№ на схеме:3

Наименование:Bolt M12x30

Каталожный номер:B040911230

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12

Каталожный номер:B060111203

Комплект:4

Примечание:

№ на схеме:5

Наименование:Washer 16

Каталожный номер:B060111604

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 20

Каталожный номер:B060112005

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer 20

Каталожный номер:B060332004

Комплект:4

Примечание:

№ на схеме:8

Наименование:Oil cup M10x1

Каталожный номер:B150101000

Комплект:8

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:Z310010010

Комплект:2

Примечание:

№ на схеме:10

Наименование:Shaft positioning plate

Каталожный номер:Z310010020

Комплект:2

Примечание:

№ на схеме:11

Наименование:Shaft positioning plate

Каталожный номер:Z310010030

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:Z310010040

Комплект:2

Примечание:

№ на схеме:13

Наименование:Adjusting gasket I

Каталожный номер:Z310010070

Комплект:12

Примечание:

№ на схеме:14

Наименование:Adjusting gasket I

Каталожный номер:Z310010080

Комплект:2

Примечание:

№ на схеме:15

Наименование:Adjusting gasket I

Каталожный номер:Z310010090

Комплект:2

Примечание:

№ на схеме:16

Наименование:Adjusting gasket I

Каталожный номер:Z310010100

Комплект:2

Примечание:

№ на схеме:17

Наименование:Adjusting gasket II

Каталожный номер:Z310010110

Комплект:12

Примечание:

№ на схеме:18

Наименование:Adjusting gasket III

Каталожный номер:Z310010120

Комплект:6

Примечание:

№ на схеме:19

Наименование:Adjusting gasket II

Каталожный номер:Z310010130

Комплект:2

Примечание:

№ на схеме:20

Наименование:Adjusting gasket III

Каталожный номер:Z310010140

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjusting gasket I

Каталожный номер:Z310010150

Комплект:2

Примечание:

№ на схеме:22

Наименование:Adjusting gasket I

Каталожный номер:Z310010160

Комплект:1

Примечание:

№ на схеме:23

Наименование:Adjusting gasket I

Каталожный номер:Z310010170

Комплект:2

Примечание:

№ на схеме:24

Наименование:Adjusting gasket I

Каталожный номер:Z310010180

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:Z310010201

Комплект:1

Примечание:

№ на схеме:26

Наименование:Rocker arm

Каталожный номер:NZ31Q010210110

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rocker arm pin

Каталожный номер:Z310010280

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bushing I

Каталожный номер:Z310010561

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bushing

Каталожный номер:Z310010571

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bushing

Каталожный номер:Z310010581

Комплект:2

Примечание:

№ на схеме:31

Наименование:Linkage rod

Каталожный номер:NZ33102004020

Комплект:1

Примечание:

№ на схеме:32

Наименование:Pin assembly

Каталожный номер:Z310010760

Комплект:3

Примечание:

№ на схеме:33

Наименование:OiI seal FB60x70x6

Каталожный номер:B160420006

Комплект:8

Примечание:

№ на схеме:35

Наименование:Lift arm

Каталожный номер:Z331020011

Комплект:1

Примечание:
