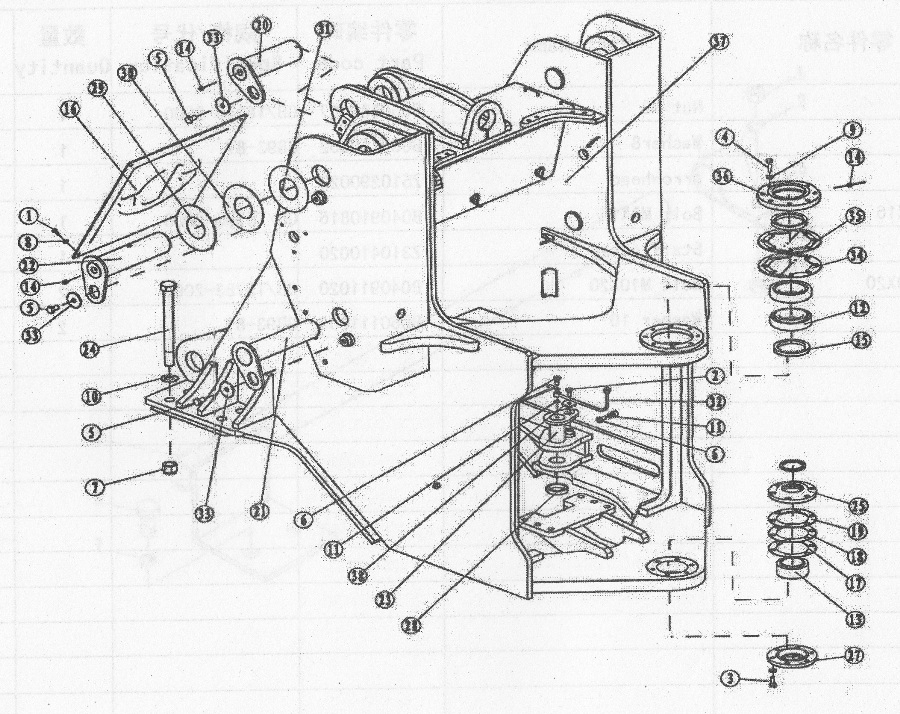

ПЕРЕДНЯЯ РАМА

← ШТОК ПЕРЕДНЕЕ КРЫЛО →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x16

Каталожный номер:B040910816

Комплект:4

Примечание:GB/T5783-2000

№ на схеме:2

Наименование:Bolt M16x25

Каталожный номер:B040911625

Комплект:6

Примечание:GB/T5783-2000

№ на схеме:3

Наименование:Bolt M12x25

Каталожный номер:B040911225

Комплект:12

Примечание:GB/T5783-2000

№ на схеме:4

Наименование:Bolt M10x40

Каталожный номер:B040911040

Комплект:8

Примечание:GB/T5783-2000

№ на схеме:5

Наименование:Bolt M20x35

Каталожный номер:B040912035

Комплект:5

Примечание:GB/T5783-2000

№ на схеме:6

Наименование:Bolt M10x1x25

Каталожный номер:B041200002

Комплект:4

Примечание:JB999-77

№ на схеме:7

Наименование:Locknut M24

Каталожный номер:B050212419

Комплект:8

Примечание:GB/T889.1-2000

№ на схеме:8

Наименование:Washer 8

Каталожный номер:B060410802

Комплект:4

Примечание:GB/T97. 1-2002

№ на схеме:9

Наименование:Washer 12

Каталожный номер:B060411203

Комплект:20

Примечание:GB/T97. 1-2002

№ на схеме:10

Наименование:Washer 24

Каталожный номер:B060412404

Комплект:8

Примечание:GB/T97. 1-2002

№ на схеме:11

Наименование:Gasket A10

Каталожный номер:B060811002

Комплект:8

Примечание:JB982-77

№ на схеме:12

Наименование:Bearing

Каталожный номер:B120406028

Комплект:2

Примечание:GB/T297-1994

№ на схеме:13

Наименование:Joint bearing (C3)

Каталожный номер:B120526044

Комплект:1

Примечание:

№ на схеме:14

Наименование:Oil cup M10x1

Каталожный номер:B150101000

Комплект:3

Примечание:JB/T7940. 1-1995

№ на схеме:15

Наименование:Skeleton type oil seal

Каталожный номер:B160410010

Комплект:2

Примечание:

№ на схеме:16

Наименование:Small cover plate

Каталожный номер:Z310020481

Комплект:1

Примечание:

№ на схеме:17

Наименование:Trimmed gasket

Каталожный номер:Z310390100

Комплект:2

Примечание:

№ на схеме:18

Наименование:Trimmed gasket

Каталожный номер:Z310390110

Комплект:2

Примечание:

№ на схеме:19

Наименование:Trimmed gasket

Каталожный номер:Z310390120

Комплект:2

Примечание:

№ на схеме:20

Наименование:Pin assembly

Каталожный номер:Z310020640

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pin assembly

Каталожный номер:Z320020691

Комплект:2

Примечание:

№ на схеме:22

Наименование:Pin assembly

Каталожный номер:Z320020660

Комплект:2

Примечание:

№ на схеме:23

Наименование:Pin assembly

Каталожный номер:Z3B00202900

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M24x320

Каталожный номер:B040810023

Комплект:8

Примечание:

№ на схеме:25

Наименование:bearing cover

Каталожный номер:Z310390130

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bearing cover

Каталожный номер:Z310390090

Комплект:1

Примечание:

№ на схеме:29

Наименование:Trimmed gasket

Каталожный номер:Z310010070

Комплект:2

Примечание:

№ на схеме:30

Наименование:Trimmed gasket

Каталожный номер:Z310010110

Комплект:2

Примечание:

№ на схеме:31

Наименование:Trimmed gasket

Каталожный номер:Z310010120

Комплект:2

Примечание:

№ на схеме:32

Наименование:Lubricating line

Каталожный номер:Z320020730

Комплект:2

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:B060332004

Комплект:1

Примечание:

№ на схеме:34

Наименование:adjustment shim tO.1

Каталожный номер:Z3B00202100

Комплект:4

Примечание:

№ на схеме:35

Наименование:adjustment shim tO.5

Каталожный номер:Z3B00202200

Комплект:2

Примечание:

№ на схеме:36

Наименование:Upper bear ing cover

Каталожный номер:Z3B00202000

Комплект:1

Примечание:

№ на схеме:37

Наименование:Front frame (SEM)

Каталожный номер:Z3B00200100

Комплект:1

Примечание:

№ на схеме:38

Наименование:Washer

Каталожный номер:B060331602

Комплект:6

Примечание:
