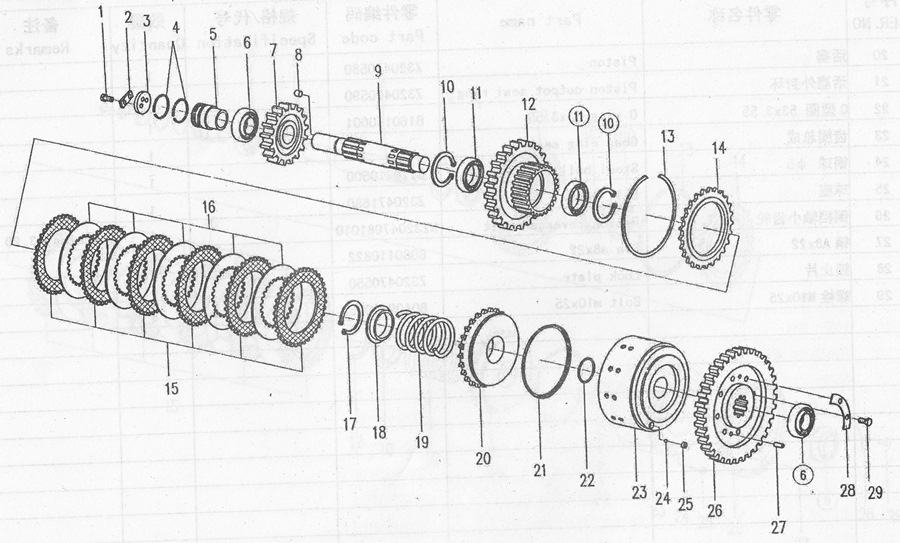

ВАЛ ПЕРЕДНЕЙ ПЕРЕДАЧИ

← УЗЕЛ ВАЛА РЕВЕРСА УЗЕЛ ВЫХОДНОГО ВАЛА →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:Без названия

Каталожный номер:

Комплект:

Примечание:

№ на схеме:1

Наименование:Bolt m8x16

Каталожный номер:B040910816

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lock plate

Каталожный номер:Z320470470

Комплект:1

Примечание:

№ на схеме:3

Наименование:Apron

Каталожный номер:Z320470480

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piseon seal ring

Каталожный номер:Z320470490

Комплект:2

Примечание:

№ на схеме:5

Наименование:Stud sleeve

Каталожный номер:Z320470500

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bear ing 7507e

Каталожный номер:B120400025

Комплект:2

Примечание:

№ на схеме:7

Наименование:Low speed gear

Каталожный номер:Z320470520

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:Z320470560

Комплект:1

Примечание:

№ на схеме:9

Наименование:Mind driving gear shaft

Каталожный номер:Z320470510

Комплект:1

Примечание:

№ на схеме:10

Наименование:Snap ring 75

Каталожный номер:B070157503

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bearing 109

Каталожный номер:B120114516

Комплект:2

Примечание:

№ на схеме:12

Наименование:2nd, 4rd speed gear

Каталожный номер:Z320470530

Комплект:1

Примечание:

№ на схеме:13

Наименование:Snap ring

Каталожный номер:Z320470610

Комплект:1

Примечание:

№ на схеме:14

Наименование:Output end disc

Каталожный номер:Z320470620

Комплект:1

Примечание:

№ на схеме:15

Наименование:Driven disc

Каталожный номер:Z320470680

Комплект:6

Примечание:

№ на схеме:16

Наименование:Driven disc

Каталожный номер:Z320470600

Комплект:5

Примечание:

№ на схеме:17

Наименование:Snap ring 60

Каталожный номер:B070256002

Комплект:1

Примечание:

№ на схеме:18

Наименование:Spring retainer

Каталожный номер:Z320470640

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:Z320470630

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston

Каталожный номер:Z320470580

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston outpot seal ring

Каталожный номер:Z320470590

Комплект:1

Примечание:

№ на схеме:22

Наименование:0 ring 53x3.55

Каталожный номер:B160130001

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gear ring seat

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:24

Наименование:SteeI baII ф5

Каталожный номер:B120710500

Комплект:1

Примечание:

№ на схеме:25

Наименование:BaII seat

Каталожный номер:Z320471680

Комплект:1

Примечание:

№ на схеме:26

Наименование:1st, 3nd speed gear

Каталожный номер:NZ32047054010

Комплект:1

Примечание:Contains 23.29

№ на схеме:27

Наименование:Pin a8x22

Каталожный номер:B080110822

Комплект:2

Примечание:

№ на схеме:28

Наименование:Lock pIate

Каталожный номер:Z320470550

Комплект:4

Примечание:

№ на схеме:29

Наименование:Bolt m10x25

Каталожный номер:B040911025

Комплект:8

Примечание:
