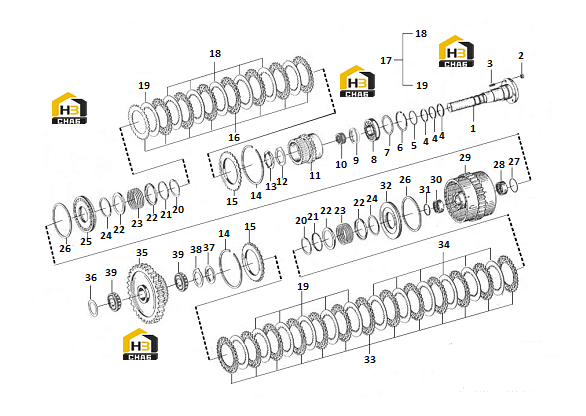

Вал и муфта в сборе yd13 151 kv+k1 (330101)
← Крышка и прокладка масляного фильтра yd13 131 (330101)
Вал и муфта в сборе yd13 152 kr+k2 (330101) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4110001947031
Комплект:1
Примечание:(151)YD13 351 014
№ на схеме:3
Каталожный номер:4012000007
Комплект:3
Примечание:GB898-AM18-M18*1.5*80-8.8
№ на схеме:4
Каталожный номер:4110000076050
Комплект:3
Примечание:734401106
№ на схеме:5
Каталожный номер:4110000076380
Комплект:1
Примечание:0634 313 536 49*3
№ на схеме:6
Каталожный номер:4110000076212
Комплект:2
Примечание:0630 502 037 75*2,5
№ на схеме:9
Каталожный номер:4110000367110
Комплект:2
Примечание:501308830
№ на схеме:10
Каталожный номер:4110000367109
Комплект:1
Примечание:45*75*28 0735 358 132
№ на схеме:12
Каталожный номер:4110000076247
Комплект:1
Примечание:0730 150 779 DUP
№ на схеме:13
Каталожный номер:4110000076199
Комплект:1
Примечание:4644351094
№ на схеме:14
Каталожный номер:4110000076296
Комплект:2
Примечание:769124115
№ на схеме:15
Каталожный номер:4110000076190
Комплект:2
Примечание:4642308185
№ на схеме:16
Каталожный номер:4110000145078
Комплект:9
Примечание:0501 309 322 S=2.0
№ на схеме:17
Каталожный номер:4110000076074
Комплект:1
Примечание:0769 129 011 S=1,5/2,0/2,5
№ на схеме:18
Каталожный номер:4110000076068
Комплект:6
Примечание:4642 308 330 S=1.5
№ на схеме:19
Каталожный номер:4110000076069
Комплект:9
Примечание:4642 308 332 S=2.0
№ на схеме:20
Каталожный номер:4110000076298
Комплект:2
Примечание:0630 531 346 AV55
№ на схеме:22
Каталожный номер:4110000076189
Комплект:4
Примечание:4642308083
№ на схеме:23
Каталожный номер:4110000076251
Комплект:2
Примечание:732041183
№ на схеме:24
Каталожный номер:4110000076353
Комплект:2
Примечание:750112140
№ на схеме:25
Каталожный номер:4110000076324
Комплект:1
Примечание:4644353051
№ на схеме:27
Каталожный номер:4110000076295
Комплект:1
Примечание:730513611
№ на схеме:28
Каталожный номер:4110000076229
Комплект:1
Примечание:635303204
№ на схеме:30
Каталожный номер:4110000076060
Комплект:1
Примечание:0750 115 182 35*42*20
№ на схеме:31
Каталожный номер:4110000076294
Комплект:1
Примечание:730513610
№ на схеме:32
Каталожный номер:4110000076324
Комплект:1
Примечание:4644353051
№ на схеме:33
Каталожный номер:4110000076067
Комплект:11
Примечание:0501 309 329 S=2,0
№ на схеме:34
Каталожный номер:4110000145086
Комплект:1
Примечание:4642 308 331 S=2.0
№ на схеме:35
Каталожный номер:4110000076287
Комплект:1
Примечание:YD13 351 006(KV/R) Z=50
№ на схеме:37
Каталожный номер:4110000076191
Комплект:1
Примечание:4642308555
№ на схеме:38
Каталожный номер:4110000076246
Комплект:1
Примечание:0730 150 774 DUP
№ на схеме:39
Каталожный номер:4110000076053
Комплект:1
Примечание:YD13 351 007 WTB35*64*38
