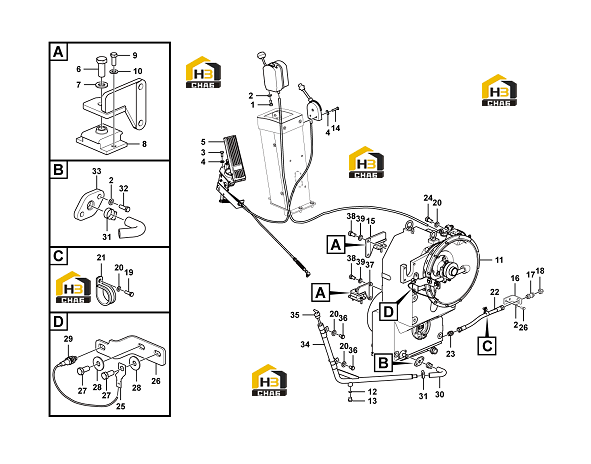

Механизм переключения передач в сборе
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000102
Комплект:2
Примечание:GB5783-M8*16EpZn-8.8
№ на схеме:2
Каталожный номер:4015000072
Комплект:4
Примечание:GB97.1-8EpZn-300HV
№ на схеме:3
Каталожный номер:4011000101
Комплект:3
Примечание:GB5783-M6*20EpZn-8.8
№ на схеме:4
Каталожный номер:4015000207
Комплект:5
Примечание:GB97.1-6EpZn-300HV
№ на схеме:5
Каталожный номер:4110002101
Комплект:1
Примечание:DSG124F*2800-
№ на схеме:6
Каталожный номер:4011000193
Комплект:2
Примечание:GB5783-M22*55EpZn-8.8
№ на схеме:7
Каталожный номер:4015000184
Комплект:2
Примечание:GB97.1-22EpZn-300HV
№ на схеме:9
Каталожный номер:4011000203
Комплект:4
Примечание:GB5783-M14*45EpZn-8.8
№ на схеме:10
Каталожный номер:4015000177
Комплект:4
Примечание:GB97.1-14EpZn-300HV
№ на схеме:11
Каталожный номер:4110001947
Комплект:1
Примечание:YD13-023-095
№ на схеме:14
Каталожный номер:4011000291
Комплект:2
Примечание:GB5783-M6*30EpZn-8.8
№ на схеме:15
Каталожный номер:28070004131
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:4011000081
Комплект:3
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:20
Каталожный номер:4015000162
Комплект:17
Примечание:GB97.1-10EpZn-300HV
№ на схеме:22
Каталожный номер:4120005903
Комплект:1
Примечание:20411-22-08TZ/20411-22
№ на схеме:24
Каталожный номер:4011000084
Комплект:12
Примечание:GB5783-M10*30EpZn-8.8
№ на схеме:25
Каталожный номер:4130001450
Комплект:1
Примечание:CLIP 1027-005-1200
№ на схеме:27
Каталожный номер:4011000197
Комплект:2
Примечание:GB5783-M12*25EpZn-8.8
№ на схеме:28
Каталожный номер:4015000186
Комплект:2
Примечание:GB96.1-12EpZn-300HV
№ на схеме:29
Каталожный номер:4130002328
Комплект:1
Примечание:J3-D4C2/DC
№ на схеме:32
Каталожный номер:4011000106
Комплект:2
Примечание:GB5783-M8*25EpZn-8.8
№ на схеме:36
Каталожный номер:4011000080
Комплект:2
Примечание:GB5783-M10*16EpZn-8.8
№ на схеме:37
Каталожный номер:28070004101
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:4011000168
Комплект:4
Примечание:GB5783-M20*40EpZn-8.8
№ на схеме:39
Каталожный номер:4015000176
Комплект:4
Примечание:GB97.1-20EpZn-300HV
