Вал эксцентриковый

Вал эксцентриковый

← Фланец дорожного катка (часть 1) Фланец дорожного катка (часть 2) →

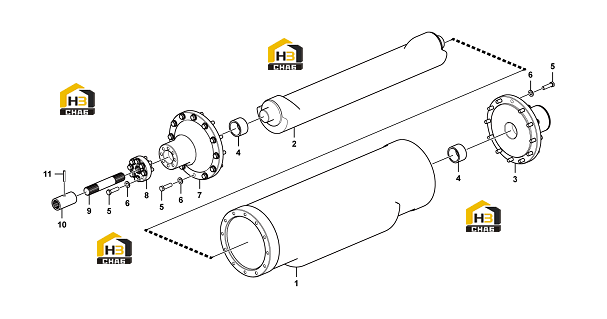

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Eccentric shaft
Каталожный номер:28140003361
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Eccentric shaft
Каталожный номер:28140003371
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Flange
Каталожный номер:28140003381
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Sleeve
Каталожный номер:28140002901
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:4011000207
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:4015000168
Комплект:32
Примечание:GB97.1-12EpZn-300HV
0 ₽
шт
№ на схеме:7
Наименование:Flange
Каталожный номер:28140003391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Splined sleeve
Каталожный номер:28140003401
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shaft
Каталожный номер:28140003411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Splined sleeve
Каталожный номер:28140003421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pin
Каталожный номер:4016000338
Комплект:1
Примечание:GB879.1-8*50EpZn-65Mn
