Ступенька (подножка) в разборе

Ступенька (подножка) в разборе

← Противовес Комплектующие кабины (часть 1) →

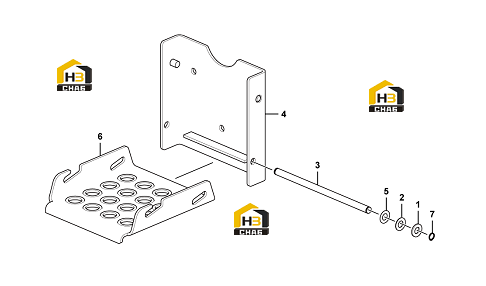

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Washer
Каталожный номер:4015000433
Комплект:2
Примечание:GB97.1-10flZnyc-300HV-480
0 ₽
шт
№ на схеме:2
Наименование:Shim
Каталожный номер:28290008221
Комплект:2
Примечание:10.5*20*1
0 ₽
шт
№ на схеме:3
Наименование:Pin
Каталожный номер:28290007441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate
Каталожный номер:28290007451
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Shim
Каталожный номер:28290008211
Комплект:2
Примечание:10.5*20*0.5
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:28290007431
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Retaining ring
Каталожный номер:4015000125
Комплект:2
Примечание:GB894.1-10-65Mn
