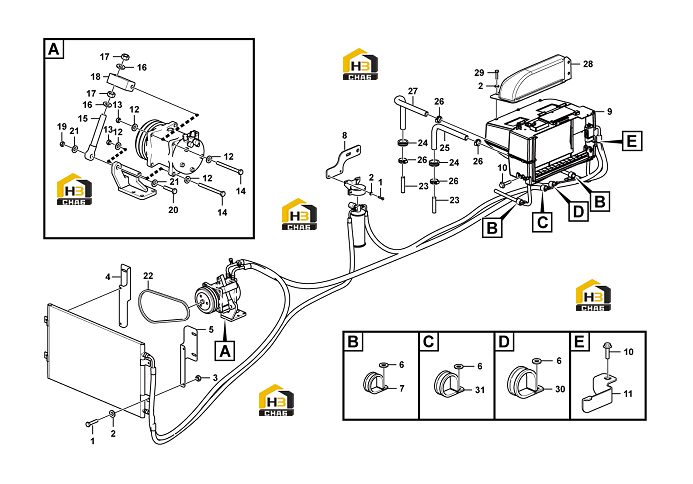

Система кондиционирования воздуха (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:4011000289
Комплект:6
Примечание:GB5783-M6*16EpZn-8.8
№ на схеме:2
Каталожный номер:4015000198
Комплект:9
Примечание:GB96.1-6EpZn-300HV
№ на схеме:6
Каталожный номер:4015000256
Комплект:4
Примечание:GB96.1-8EpZn-300HV
№ на схеме:9
Каталожный номер:28300004581
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:4011000458
Комплект:7
Примечание:GB16674-M8*20EpZn-8.8
№ на схеме:12
Каталожный номер:4015000162
Комплект:6
Примечание:GB97.1-10EpZn-300HV
№ на схеме:14
Каталожный номер:4011000535
Комплект:2
Примечание:GB5782-M10*130EpZn-8.8
№ на схеме:16
Каталожный номер:4015000181
Комплект:2
Примечание:GB97.1-16EpZn-300HV
№ на схеме:20
Каталожный номер:4011000186
Комплект:1
Примечание:GB5782-M12*55EpZn-8.8
№ на схеме:21
Каталожный номер:4015000168
Комплект:2
Примечание:GB97.1-12EpZn-300HV
№ на схеме:29
Каталожный номер:4011000289
Комплект:3
Примечание:GB5783-M6*16EpZn-8.8
