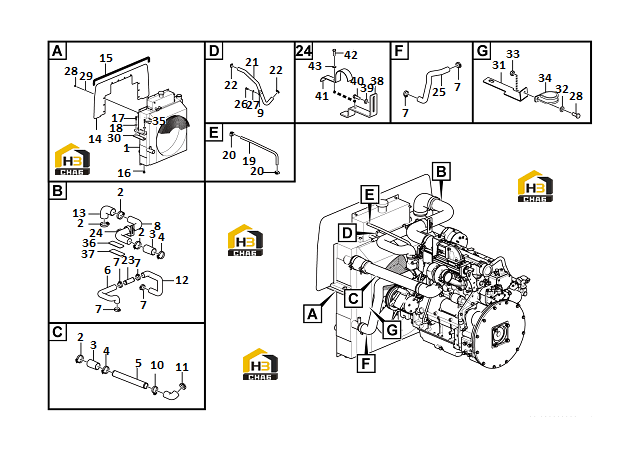

Радиатор в сборе с патрубками
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:15
Каталожный номер:4043001629
Комплект:1
Примечание:LGB320-TA2500
№ на схеме:17
Каталожный номер:4011000207
Комплект:3
Примечание:GB5783-M12*45EpZn-8.8
№ на схеме:19
Каталожный номер:4120000142
Комплект:1
Примечание:JB8406-B10*500
№ на схеме:26
Каталожный номер:4011000081
Комплект:1
Примечание:GB5783-M10*20EpZn-8.8
№ на схеме:27
Каталожный номер:4015000162
Комплект:1
Примечание:GB97.1-10EpZn-300HV
№ на схеме:28
Каталожный номер:4011000105
Комплект:11
Примечание:GB5783-M8*20EpZn-8.8
№ на схеме:29
Каталожный номер:4015000256
Комплект:10
Примечание:GB96.1-8EpZn-300HV
№ на схеме:32
Каталожный номер:4015000072
Комплект:2
Примечание:GB97.1-8EpZn-300HV
№ на схеме:35
Каталожный номер:4011000092
Комплект:1
Примечание:GB5783-M12*50EpZn-8.8
№ на схеме:36
Каталожный номер:4043003338
Комплект:1
Примечание:LGB332-A180*60*2
№ на схеме:37
Каталожный номер:4043003339
Комплект:1
Примечание:LGB332-A260*60*2
№ на схеме:39
Каталожный номер:4015000162
Комплект:1
Примечание:GB97.1-10EpZn-300HV
№ на схеме:40
Каталожный номер:4011000084
Комплект:1
Примечание:GB5783-M10*30EpZn-8.8
№ на схеме:42
Каталожный номер:4011000106
Комплект:1
Примечание:GB5783-M8*25EpZn-8.8
№ на схеме:43
Каталожный номер:4015000072
Комплект:1
Примечание:GB97.1-8EpZn-300HV
