Противовес

Противовес

← Рама задняя в сборе Комплектующие кабины (часть 1) →

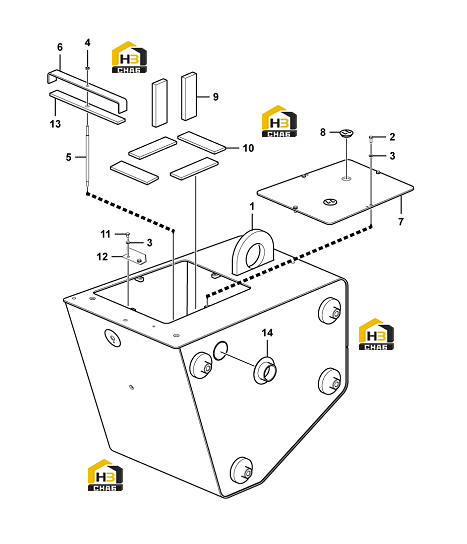

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Case
Каталожный номер:28230015411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:4011000105
Комплект:4
Примечание:GB5783-M8*20EpZn-8.8
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:4015000072
Комплект:6
Примечание:GB97.1-8EpZn-300HV
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:4013000033
Комплект:1
Примечание:GB6170-M8EpZn-8
0 ₽
шт
№ на схеме:5
Наименование:Stud
Каталожный номер:28230002961
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:28230011571
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:28230011581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plastic plug
Каталожный номер:28230003221
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Rubber mat
Каталожный номер:28290000041
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Rubber mat
Каталожный номер:28290000051
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:4011000180
Комплект:2
Примечание:GB5783-M8*12EpZn-8.8
0 ₽
шт
№ на схеме:12
Наименование:Plate
Каталожный номер:28230011591
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber clamp
Каталожный номер:28230015681
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Rubber sleeve
Каталожный номер:28230018081
Комплект:1
Примечание:
