Насос в сборе (43862)

Насос в сборе (43862)

← Комплектующие плунжерного насоса (часть 1) Система гидравлическая →

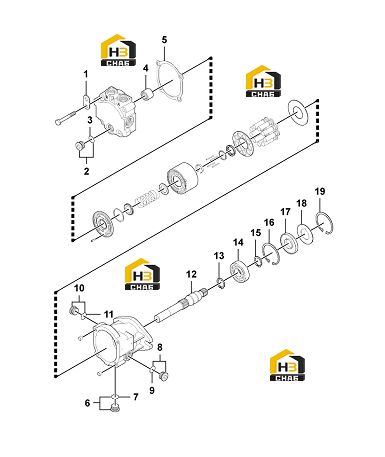

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:11221059
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plug
Каталожный номер:11221060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:11219303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Needle bearing
Каталожный номер:11221061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Gasket
Каталожный номер:11221062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:11219305
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:11219303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plug
Каталожный номер:11221060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11219303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plug
Каталожный номер:11221060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:11219303
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shaft
Каталожный номер:11221063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Ring
Каталожный номер:11221064
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Ball bearing
Каталожный номер:11221065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Ring
Каталожный номер:11221066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Sealing ring
Каталожный номер:11221067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Support washer
Каталожный номер:11221068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Ring
Каталожный номер:11221066
Комплект:1
Примечание:
