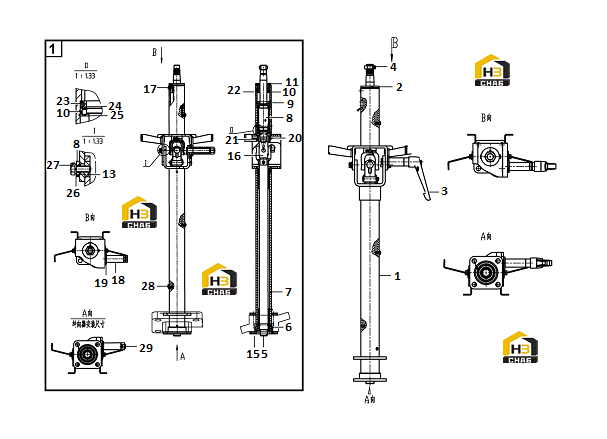

Колонка рулевая

← Цилиндр рулевой (3713ch) Рама передняя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steering shaft

Каталожный номер:4120004343001

Комплект:1

Примечание:LG-ZXZ02G

№ на схеме:2

Наименование:Ring

Каталожный номер:4190000831012

Комплект:1

Примечание:KCT1.2-11

№ на схеме:3

Наименование:Switch

Каталожный номер:4130000896

Комплект:1

Примечание:JB/T270.12-94

№ на схеме:4

Наименование:Nut

Каталожный номер:4120008528002

Комплект:1

Примечание:M16 GB/T61721-2000

№ на схеме:5

Наименование:Steering shaft

Каталожный номер:4120004343002

Комплект:1

Примечание:LG-ZXZ02G-1

№ на схеме:6

Наименование:Nylon sleeve

Каталожный номер:4120008528004

Комплект:2

Примечание:LG-ZXZ02G-7

№ на схеме:7

Наименование:Attachment bracket

Каталожный номер:4120004343003

Комплект:1

Примечание:LG-ZXZ02G.2

№ на схеме:8

Наименование:Shaft

Каталожный номер:4120008528006

Комплект:1

Примечание:LG-ZXZ02G-3

№ на схеме:9

Наименование:Bracket

Каталожный номер:4120004343004

Комплект:1

Примечание:LG-ZXZ02G.4

№ на схеме:10

Наименование:Nylon sleeve

Каталожный номер:4120008528008

Комплект:1

Примечание:LG-ZXZ02G-10

№ на схеме:11

Наименование:Ring

Каталожный номер:4190000831012

Комплект:1

Примечание:KCT1.2-11

№ на схеме:12

Наименование:Washer

Каталожный номер:4120008528009

Комплект:2

Примечание:LG-ZXZ02-7

№ на схеме:13

Наименование:Sleeve

Каталожный номер:4120008528010

Комплект:2

Примечание:LG-ZXZ02-8

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:4120008528011

Комплект:2

Примечание:LG-ZXZ02-9

№ на схеме:15

Наименование:Seat

Каталожный номер:4120008528012

Комплект:1

Примечание:LG-ZXZ02.10

№ на схеме:16

Наименование:Cross axle

Каталожный номер:4120001703101

Комплект:1

Примечание:WXJ-03

№ на схеме:17

Наименование:Plug

Каталожный номер:4190000831010

Комплект:1

Примечание:KCT1.2-12

№ на схеме:18

Наименование:Pin

Каталожный номер:4120008528013

Комплект:1

Примечание:LG-ZXZ02-11

№ на схеме:19

Наименование:Sleeve

Каталожный номер:4120008528014

Комплект:1

Примечание:LG-ZXZ02-12

№ на схеме:20

Наименование:Control shaft

Каталожный номер:4120004343005

Комплект:2

Примечание:GB882B 8*36

№ на схеме:21

Наименование:Split pin

Каталожный номер:4120004343006

Комплект:2

Примечание:GB91-86

№ на схеме:22

Наименование:Set screw

Каталожный номер:4120004343007

Комплект:3

Примечание:GB72-88

№ на схеме:23

Наименование:Bearing

Каталожный номер:4120001703068

Комплект:2

Примечание:61805-27GB/T276-1994

№ на схеме:24

Наименование:Spring washer

Каталожный номер:4120001703073

Комплект:2

Примечание:25 GB/T894.1-1986

№ на схеме:25

Наименование:Stop washer

Каталожный номер:4120004343008

Комплект:2

Примечание:37

№ на схеме:26

Наименование:Washerφ18gb93-87

Каталожный номер:4120000904213

Комплект:2

Примечание:Φ18GB93-87

№ на схеме:27

Наименование:Hexagon screw

Каталожный номер:4120004343011

Комплект:2

Примечание:M6*16

№ на схеме:28

Наименование:Screw

Каталожный номер:4120004343009

Комплект:3

Примечание:GB/T818-2000

№ на схеме:29

Наименование:Hexagon nut

Каталожный номер:4120004343010

Комплект:1

Примечание:GB/T6170-2000
