Электропроводка задней рамы

Электропроводка задней рамы

← Система электропитания Электропроводка кабины (часть 1) →

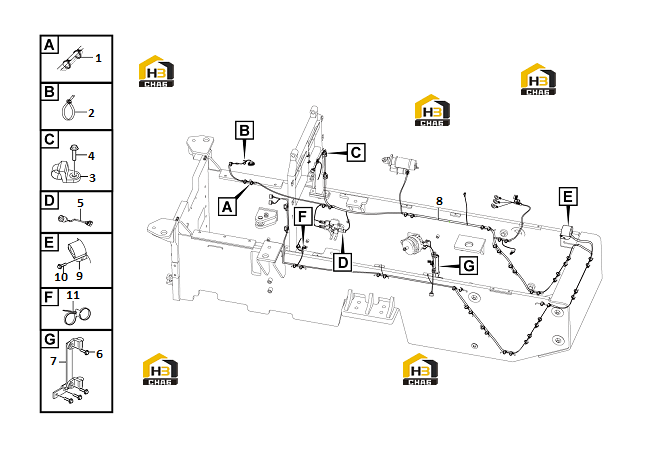

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cable tie
Каталожный номер:4190000020
Комплект:35
Примечание:LG13-ZS4*250
0 ₽
шт
№ на схеме:2
Наименование:Cable tie
Каталожный номер:4190000019
Комплект:6
Примечание:LG13-ZS3*150
0 ₽
шт
№ на схеме:3
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:4011000458
Комплект:4
Примечание:GB16674-M8*20EpZn-8.8
0 ₽
шт
№ на схеме:5
Наименование:Pressure switch
Каталожный номер:4130001885
Комплект:1
Примечание:YK-ZDDY
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:4011000461
Комплект:4
Примечание:GB16674-M8*16EpZn-8.8
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:28420000111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Wiring harness
Каталожный номер:28320004315
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Buzzer
Каталожный номер:4130000121
Комплект:1
Примечание:KSHM-12F4
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:4011000807
Комплект:2
Примечание:GB16674-M8*12EpZn-8.8
0 ₽
шт
№ на схеме:11
Наименование:Cable tie
Каталожный номер:4190001832
Комплект:6
Примечание:RTGB-200ST
