Жгут проводов основного кабеля

Жгут проводов основного кабеля

← Сигнал Датчик топлива →

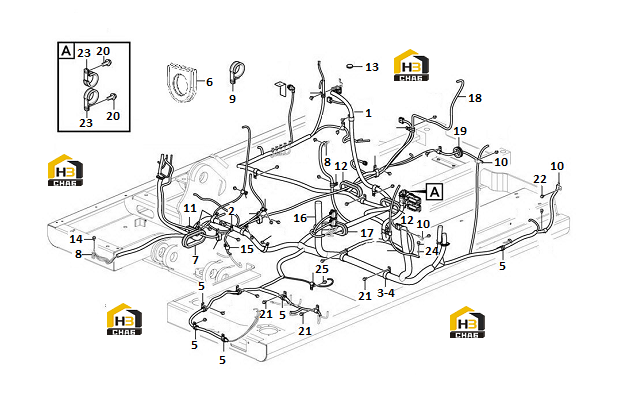

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Wiring harness
Каталожный номер:26370003931
Комплект:1
Примечание:EMR
0 ₽
шт
№ на схеме:2
Наименование:Clip
Каталожный номер:11210256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Strip clamp
Каталожный номер:14400340
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Strip clamp
Каталожный номер:14400341
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Strip clamp
Каталожный номер:14400342
Комплект:25
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Grommet
Каталожный номер:11223998
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Grommet
Каталожный номер:11210398
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clip
Каталожный номер:11214599
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:11210257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clip
Каталожный номер:11210537
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Grommet
Каталожный номер:11218670
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Grommet
Каталожный номер:11210617
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Grommet
Каталожный номер:11212308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11223318
Комплект:2
Примечание:M10*16
0 ₽
шт
№ на схеме:15
Наименование:Clip
Каталожный номер:11210810
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Main cable harness
Каталожный номер:14408540
Комплект:1
Примечание:LGW6150E
0 ₽
шт
№ на схеме:17
Наименование:Grommet
Каталожный номер:11218686
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Wire harness
Каталожный номер:11223730
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Grommet
Каталожный номер:11211808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Flang escrew
Каталожный номер:11223126
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:11222794
Комплект:27
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw
Каталожный номер:11222793
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Clamp
Каталожный номер:11214766
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Plain washer
Каталожный номер:11223252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Flange screw
Каталожный номер:11223201
Комплект:2
Примечание:
