Узел вращающегося гидравлического трубопровода

Узел вращающегося гидравлического трубопровода

← Цилиндр ковшового рычага Соединение поворотное →

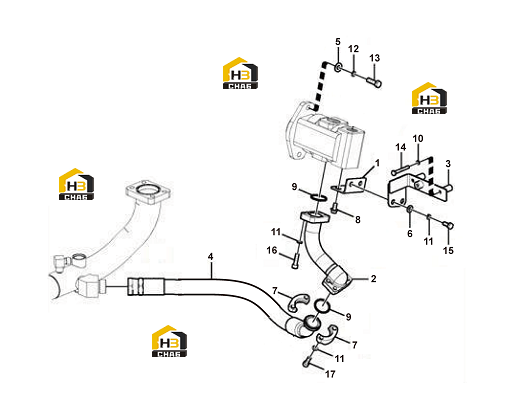

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:14404800
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:14404802
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:14404801
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose assembly
Каталожный номер:14404803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plain washer_10.9 13x24x3.1
Каталожный номер:11223290
Комплект:2
Примечание:10.9 13X24X3.2
0 ₽
шт
№ на схеме:6
Наименование:Plain washer
Каталожный номер:11223069
Комплект:2
Примечание:10.9 10.5X20X2
0 ₽
шт
№ на схеме:7
Наименование:Flange
Каталожный номер:11215253
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:11222794
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11221513
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Spring washer
Каталожный номер:11210063
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Spring washer
Каталожный номер:11210064
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210065
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11223053
Комплект:2
Примечание:M12*40
0 ₽
шт
№ на схеме:14
Наименование:Hexagon screw
Каталожный номер:11223568
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:11223143
Комплект:2
Примечание:M10*25
0 ₽
шт
№ на схеме:16
Наименование:Hex. socket screw
Каталожный номер:11223116
Комплект:4
Примечание:M10*35
0 ₽
шт
№ на схеме:17
Наименование:Hex. socket screw
Каталожный номер:11223614
Комплект:4
Примечание:M10*30
