Узел топливопровода

Узел топливопровода

← Система топливного бака Комплектующие топливного бака →

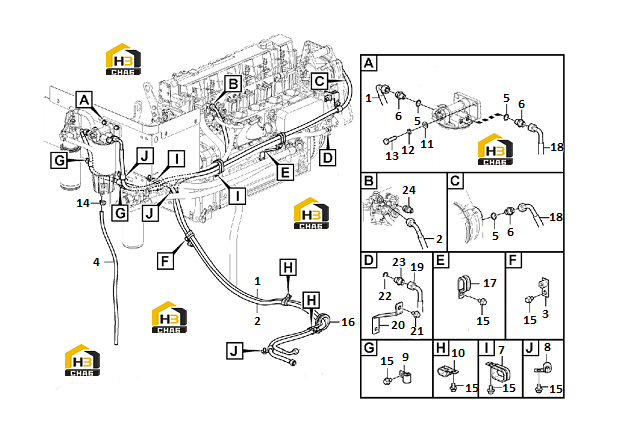

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fuel hose
Каталожный номер:11218653
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Fuel hose
Каталожный номер:11220929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:11213306
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:11216520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plane gasket
Каталожный номер:11211711
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:11210073
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clip
Каталожный номер:11223965
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Clip
Каталожный номер:11210810
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clip
Каталожный номер:11214785
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clip
Каталожный номер:11211894
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plain washer
Каталожный номер:11223069
Комплект:2
Примечание:10.9 10.5X20X2
0 ₽
шт
№ на схеме:12
Наименование:Spring washer
Каталожный номер:11210064
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hexagon screw
Каталожный номер:11223070
Комплект:2
Примечание:M10X40
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:11223071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:11222793
Комплект:13
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Grommet
Каталожный номер:11211808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Clip
Каталожный номер:11210434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Hose assembly
Каталожный номер:11223966
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose
Каталожный номер:11220928
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Bracket
Каталожный номер:11211892
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Screw
Каталожный номер:11223140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Shim
Каталожный номер:11218754
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Nipple
Каталожный номер:26010005081
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Nipple
Каталожный номер:26010005381
Комплект:1
Примечание:
