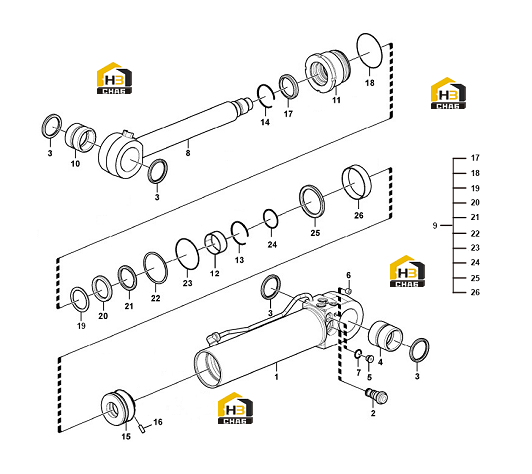

Цилиндр отвала

← Линия гидравлическая (часть 2) Узел поворотного соединения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder tube

Каталожный номер:11223648

Комплект:1

Примечание:

№ на схеме:2

Наименование:Check valve

Каталожный номер:11223654

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:11223655

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:11223653

Комплект:1

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:11211699

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:11212199

Комплект:2

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:11210135

Комплект:1

Примечание:

№ на схеме:8

Наименование:Piston rod

Каталожный номер:11223649

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sealing kit

Каталожный номер:11223656

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:11223652

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing cover

Каталожный номер:11223650

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:11223657

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retaining ring

Каталожный номер:11223658

Комплект:1

Примечание:

№ на схеме:14

Наименование:Retaining ring

Каталожный номер:11223659

Комплект:1

Примечание:

№ на схеме:15

Наименование:Piston

Каталожный номер:11223651

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:11210743

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sealing ring

Каталожный номер:11223660

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:11210172

Комплект:1

Примечание:

№ на схеме:19

Наименование:Support ring

Каталожный номер:11223662

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:11223661

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing ring

Каталожный номер:11223663

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring

Каталожный номер:11215278

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:11213441

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:11223665

Комплект:1

Примечание:

№ на схеме:25

Наименование:Piston seal

Каталожный номер:11213430

Комплект:1

Примечание:

№ на схеме:26

Наименование:Wear ring

Каталожный номер:11223664

Комплект:1

Примечание:
