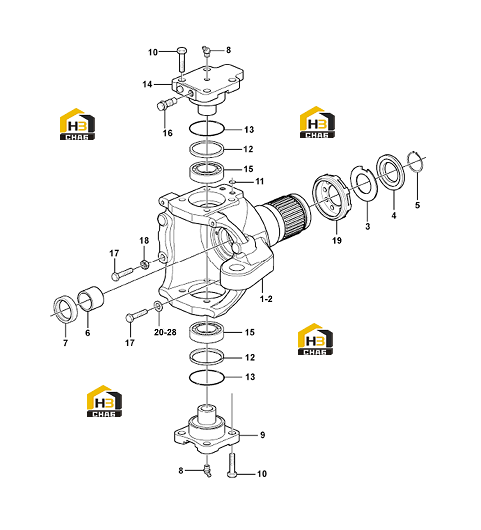

Суппорт

← Привод передний главный Редуктор (версия 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Housing

Каталожный номер:11223844

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing

Каталожный номер:11223845

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:11223846

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:11223847

Комплект:2

Примечание:

№ на схеме:5

Наименование:Lock ring

Каталожный номер:11223848

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bushing

Каталожный номер:11223753

Комплект:2

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:11223754

Комплект:2

Примечание:

№ на схеме:8

Наименование:Lubricating nipple

Каталожный номер:11223849

Комплект:4

Примечание:

№ на схеме:9

Наименование:Pin

Каталожный номер:11223850

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:11223851

Комплект:16

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11223852

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sealing ring

Каталожный номер:11223853

Комплект:4

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:11223854

Комплект:4

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:11223855

Комплект:2

Примечание:

№ на схеме:15

Наименование:Roller bearing

Каталожный номер:11223755

Комплект:4

Примечание:

№ на схеме:16

Наименование:Valve

Каталожный номер:11223856

Комплект:2

Примечание:

№ на схеме:17

Наименование:Set screw

Каталожный номер:11223857

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:11223858

Комплект:2

Примечание:

№ на схеме:19

Наименование:Nut

Каталожный номер:11223859

Комплект:2

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:11223860

Комплект:2

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:11223861

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:11223862

Комплект:2

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:11223863

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:11223864

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:11223865

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:11223866

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:11223867

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:11223868

Комплект:1

Примечание:
