Система рулевого управления

Система рулевого управления

← Крепление регулирующего клапана Насос шестеренчатый →

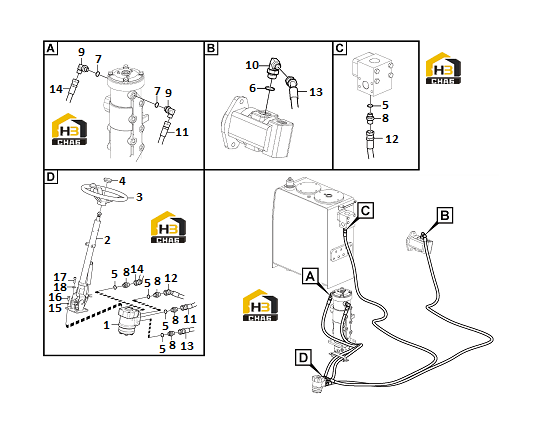

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Steering unit
Каталожный номер:14408568
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Steering column
Каталожный номер:11217988
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Steering wheel
Каталожный номер:11223084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cap
Каталожный номер:11217986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:11210007
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:11210008
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:O-ring
Каталожный номер:11210166
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector_straight
Каталожный номер:11223326
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Elbow_90
Каталожный номер:11223327
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Elbow
Каталожный номер:11223328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose assembly
Каталожный номер:14405067
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:11217996
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:14404429
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose assembly
Каталожный номер:14405068
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spring washer
Каталожный номер:11210064
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw
Каталожный номер:11223143
Комплект:4
Примечание:M10*25
0 ₽
шт
№ на схеме:17
Наименование:Hex. socket screw
Каталожный номер:11223116
Комплект:4
Примечание:M10*35
0 ₽
шт
№ на схеме:18
Наименование:Plain washer
Каталожный номер:11223329
Комплект:4
Примечание:10.5X22X4
