Система крепления двигателя

Система крепления двигателя

← Система выхлопная Система топливного бака →

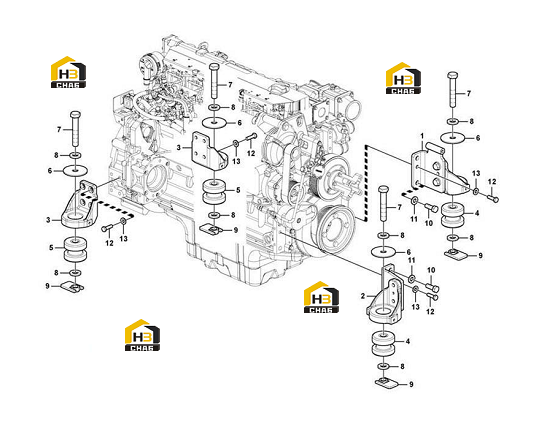

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bracket
Каталожный номер:11210995
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bracket
Каталожный номер:11210988
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bracket
Каталожный номер:11212327
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bushing
Каталожный номер:11210561
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Rubber cushion
Каталожный номер:11212300
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:11210565
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hexagon screw
Каталожный номер:11223292
Комплект:4
Примечание:M22X130
0 ₽
шт
№ на схеме:8
Наименование:Plain washer
Каталожный номер:11223291
Комплект:8
Примечание:10.9 23X39X6
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:11223288
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hexagon screw
Каталожный номер:11223289
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plain washer_10.9 17x32x4.4
Каталожный номер:11223154
Комплект:4
Примечание:10.9-17X32X4.5
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11223053
Комплект:10
Примечание:M12*40
0 ₽
шт
№ на схеме:13
Наименование:Plain washer_10.9 13x24x3.1
Каталожный номер:11223290
Комплект:10
Примечание:10.9 13X24X3.2
