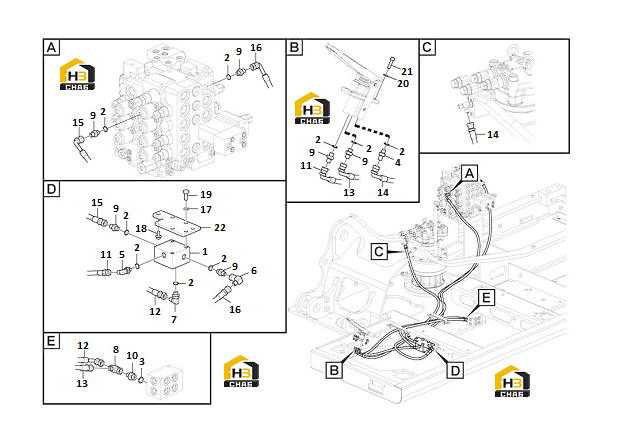

Система гидравлическая (часть 3)

← Узел шланга регулирующего клапана Сервосистема (часть 5) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Block

Каталожный номер:11218526

Комплект:1

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:11210133

Комплект:9

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:11210135

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nipple

Каталожный номер:11223264

Комплект:1

Примечание:

№ на схеме:5

Наименование:Elbow nipple

Каталожный номер:11223584

Комплект:1

Примечание:

№ на схеме:6

Наименование:Elbow

Каталожный номер:11223518

Комплект:1

Примечание:

№ на схеме:7

Наименование:Elbow

Каталожный номер:11223271

Комплект:1

Примечание:

№ на схеме:8

Наименование:T-nipple

Каталожный номер:11223265

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:11223133

Комплект:6

Примечание:

№ на схеме:10

Наименование:Connector

Каталожный номер:11223134

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose assembly

Каталожный номер:14400536

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose assembly

Каталожный номер:14403704

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose assembly

Каталожный номер:14400869

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose assembly

Каталожный номер:14404428

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:11217337

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose assembly

Каталожный номер:14402063

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring washer

Каталожный номер:11210064

Комплект:3

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:11222794

Комплект:3

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:11223143

Комплект:3

Примечание:M10*25

№ на схеме:20

Наименование:Spring washer

Каталожный номер:11210063

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hex. socket screw

Каталожный номер:11223243

Комплект:4

Примечание:M8X30

№ на схеме:22

Наименование:Plate

Каталожный номер:14405069

Комплект:1

Примечание:
