Сервосистема (часть 6)

Сервосистема (часть 6)

← Линия системы блокировки оси Комплектующие регулирующего клапана →

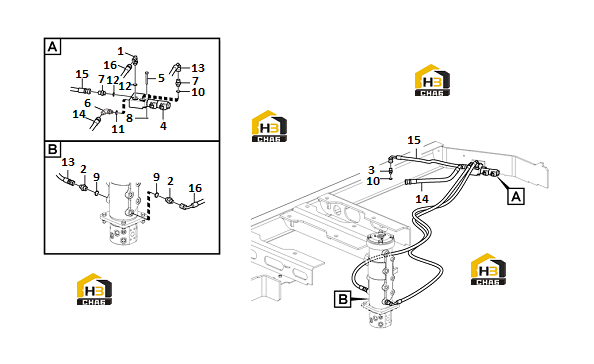

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Elbow_90
Каталожный номер:11223736
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nipple_straight
Каталожный номер:11223737
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nipple
Каталожный номер:11223088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Valve
Каталожный номер:11217529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon screw
Каталожный номер:11223568
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Elbow nipple
Каталожный номер:14408589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nipple_straight
Каталожный номер:11223738
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:11223045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11210166
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:11210006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:O-ring
Каталожный номер:11218741
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:O-ring
Каталожный номер:11218742
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:14401828
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose assembly
Каталожный номер:14408584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose assembly
Каталожный номер:14404900
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hose assembly
Каталожный номер:14404898
Комплект:1
Примечание:
