Рычаг управления (часть 3)

Рычаг управления (часть 3)

← Рычаг управления (часть 2) Рычаг управления (часть 4) →

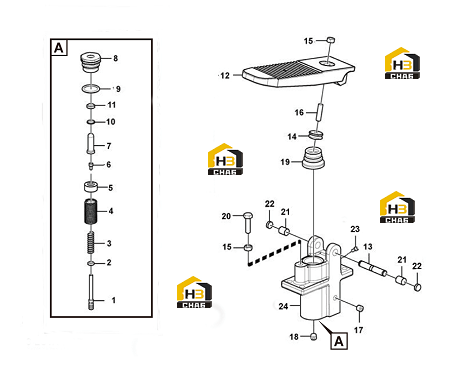

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Valve rod
Каталожный номер:11218535
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Spacer
Каталожный номер:11218536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring
Каталожный номер:11218537
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Spring
Каталожный номер:11218538
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Seat
Каталожный номер:11218539
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Screw
Каталожный номер:11218540
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Rod
Каталожный номер:11218541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cap
Каталожный номер:11218542
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:11210169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sealing ring
Каталожный номер:11218543
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Sealing ring
Каталожный номер:11218544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pedal
Каталожный номер:11218545
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Shaft
Каталожный номер:11218546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Nut
Каталожный номер:11218547
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:11211627
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Set screw
Каталожный номер:11218548
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug
Каталожный номер:11212199
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Plug
Каталожный номер:11222229
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Protecting casing
Каталожный номер:11218551
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hexagon screw
Каталожный номер:11210120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bushing
Каталожный номер:11218549
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Sealing ring
Каталожный номер:11211600
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Screw
Каталожный номер:11211953
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Block
Каталожный номер:11222230
Комплект:1
Примечание:
