Пластина нижняя

← Педаль Блок управления в сборе (часть 1) →

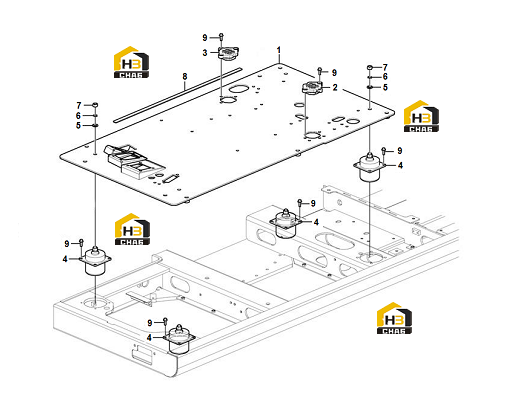

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Base plate

Каталожный номер:14409031

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing

Каталожный номер:11217948

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing collar

Каталожный номер:11213748

Комплект:1

Примечание:

№ на схеме:4

Наименование:Absorber

Каталожный номер:14401933

Комплект:4

Примечание:

№ на схеме:5

Наименование:Plain washer

Каталожный номер:11223284

Комплект:4

Примечание:8.8 17X30X3

№ на схеме:6

Наименование:Spring washer

Каталожный номер:11210067

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hexagon nut

Каталожный номер:11223158

Комплект:4

Примечание:

№ на схеме:8

Наименование:Sponge

Каталожный номер:11210475

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:11223140

Комплект:22

Примечание:
