Палец гидроцилиндра в сборе (часть 3)

Палец гидроцилиндра в сборе (часть 3)

← Рычаг ковша 2.1 мм Палец гидроцилиндра в сборе (часть 4) →

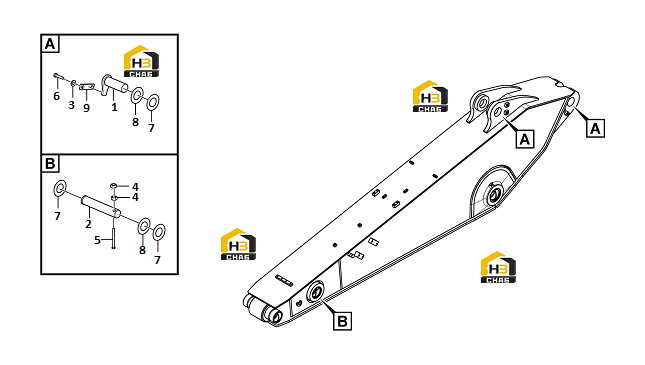

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Pin
Каталожный номер:14403506
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pin
Каталожный номер:14404231
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Spring washer
Каталожный номер:11210067
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hexagon nut
Каталожный номер:11223158
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hexagon screw
Каталожный номер:11223296
Комплект:1
Примечание:M16*160
0 ₽
шт
№ на схеме:6
Наименование:Hexagon screw
Каталожный номер:11223254
Комплект:4
Примечание:M16*30
0 ₽
шт
№ на схеме:7
Наименование:Shim
Каталожный номер:11218327
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shim
Каталожный номер:11218328
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lock
Каталожный номер:11210779
Комплект:2
Примечание:
