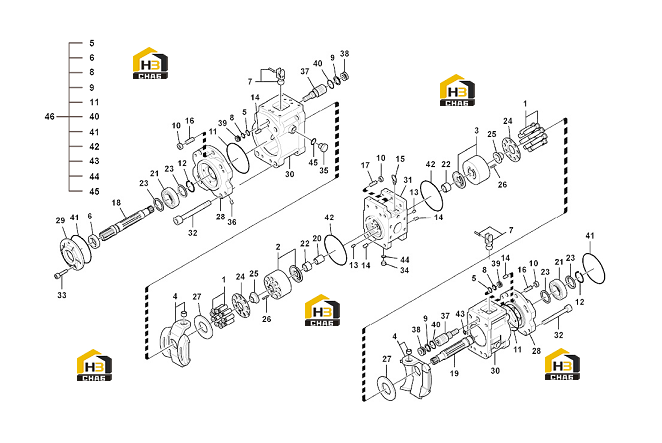

Насос гидравлический рабочий в сборе

← Установка гидравлического насоса Регулятор гидравлического насоса (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston

Каталожный номер:11213093

Комплект:2

Примечание:

№ на схеме:2

Наименование:Cylinder

Каталожный номер:11216750

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder

Каталожный номер:11214801

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:11213098

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-ring

Каталожный номер:11210708

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sealing ring

Каталожный номер:11218527

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:11218528

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring

Каталожный номер:11211068

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sealing ring

Каталожный номер:11214804

Комплект:2

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:11211544

Комплект:4

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11213125

Комплект:2

Примечание:

№ на схеме:12

Наименование:Retaining ring

Каталожный номер:11214810

Комплект:2

Примечание:

№ на схеме:13

Наименование:Pin

Каталожный номер:11213128

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spring pin

Каталожный номер:11211415

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:11214803

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:11211559

Комплект:2

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:11213112

Комплект:2

Примечание:

№ на схеме:18

Наименование:Shaft

Каталожный номер:11218529

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:11218530

Комплект:1

Примечание:

№ на схеме:20

Наименование:Splined sleeve

Каталожный номер:11213097

Комплект:1

Примечание:

№ на схеме:21

Наименование:Roller bearing

Каталожный номер:11213095

Комплект:2

Примечание:

№ на схеме:22

Наименование:Needle bearing

Каталожный номер:11218531

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:11218532

Комплект:4

Примечание:

№ на схеме:24

Наименование:Plate

Каталожный номер:11218533

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bushing

Каталожный номер:11213103

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spring

Каталожный номер:11213101

Комплект:18

Примечание:

№ на схеме:27

Наименование:Plate

Каталожный номер:11213113

Комплект:2

Примечание:

№ на схеме:28

Наименование:Support

Каталожный номер:11213117

Комплект:2

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:11218534

Комплект:1

Примечание:

№ на схеме:30

Наименование:Pump housing

Каталожный номер:11213107

Комплект:2

Примечание:

№ на схеме:31

Наименование:Casing

Каталожный номер:11213108

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:11213110

Комплект:8

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:11213115

Комплект:4

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:11211697

Комплект:2

Примечание:

№ на схеме:35

Наименование:Plug

Каталожный номер:11213116

Комплект:4

Примечание:

№ на схеме:36

Наименование:Plug

Каталожный номер:11210873

Комплект:15

Примечание:

№ на схеме:37

Наименование:Piston

Каталожный номер:11213104

Комплект:2

Примечание:

№ на схеме:38

Наименование:Block

Каталожный номер:11213105

Комплект:2

Примечание:

№ на схеме:39

Наименование:Block

Каталожный номер:11213111

Комплект:2

Примечание:

№ на схеме:40

Наименование:O-ring

Каталожный номер:11210170

Комплект:2

Примечание:

№ на схеме:41

Наименование:O-ring

Каталожный номер:11213126

Комплект:2

Примечание:

№ на схеме:42

Наименование:O-ring

Каталожный номер:11213124

Комплект:2

Примечание:

№ на схеме:43

Наименование:O-ring

Каталожный номер:11210704

Комплект:18

Примечание:

№ на схеме:44

Наименование:O-ring

Каталожный номер:11210706

Комплект:2

Примечание:

№ на схеме:45

Наименование:O-ring

Каталожный номер:11210709

Комплект:4

Примечание:

№ на схеме:46

Наименование:Sealing kit

Каталожный номер:11218512

Комплект:1

Примечание:
