Муфта эластичная

← Трубопровод роторной гидравлической системы в сборе Система зубчатая →

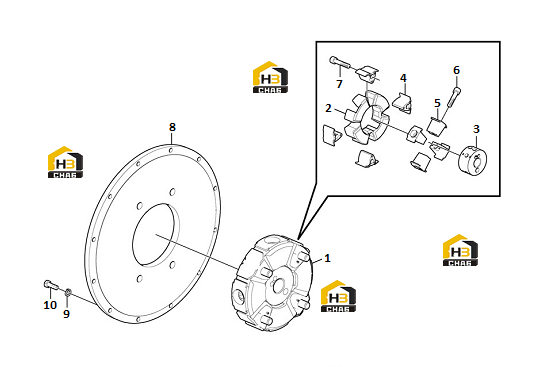

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Elastic coupling

Каталожный номер:11217795

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pump element

Каталожный номер:11213504

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clutch hub

Каталожный номер:11217796

Комплект:1

Примечание:

№ на схеме:4

Наименование:Insert

Каталожный номер:11213505

Комплект:4

Примечание:

№ на схеме:5

Наименование:Block

Каталожный номер:11213506

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hex. socket screw

Каталожный номер:11213090

Комплект:4

Примечание:

№ на схеме:7

Наименование:Hex. socket screw

Каталожный номер:11217797

Комплект:4

Примечание:

№ на схеме:8

Наименование:Flange plate

Каталожный номер:11213488

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring washer

Каталожный номер:11210064

Комплект:6

Примечание:

№ на схеме:10

Наименование:Hexagon screw

Каталожный номер:11223078

Комплект:6

Примечание:
