Линия смазки - стрела длиной 4,4 мм

Линия смазки - стрела длиной 4,4 мм

← Стрела и трубопроводы для смазки Рычаг ковша 2.1 мм →

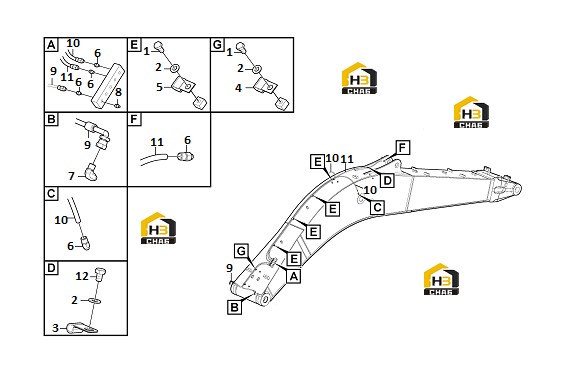

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon screw
Каталожный номер:11223253
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:11223045
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clip_insulated single tube
Каталожный номер:11223181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Clip_insulated double tube
Каталожный номер:11223182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clip
Каталожный номер:11211663
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:11210802
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nipple
Каталожный номер:11210803
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lubricating nipple
Каталожный номер:11210001
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:14403645
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:14403660
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:14404216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hexagon screw
Каталожный номер:11223285
Комплект:2
Примечание:M8X12
