Линия шарнирного соединения (часть 3)

Линия шарнирного соединения (часть 3)

← Линия шарнирного соединения (часть 2) Двигатель перемещения →

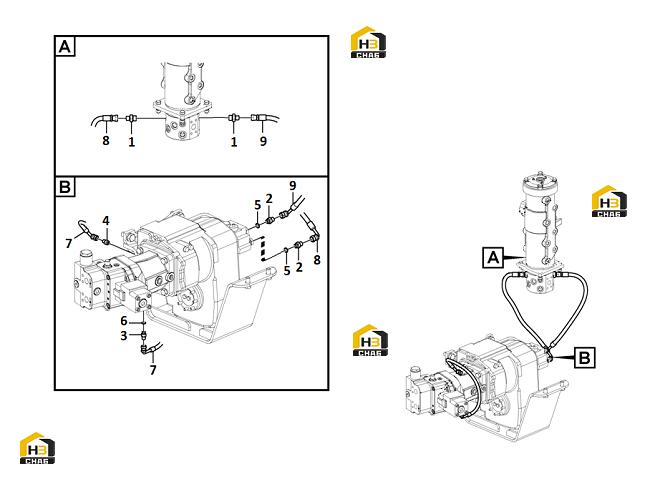

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nipple
Каталожный номер:4120002233
Комплект:2
Примечание:GEO10LR1/2OMDCF
0 ₽
шт
№ на схеме:2
Наименование:Nipple
Каталожный номер:4041000709
Комплект:2
Примечание:LGB120-01616
0 ₽
шт
№ на схеме:3
Наименование:Nipple
Каталожный номер:4041000133
Комплект:1
Примечание:LGB120-01414
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:4120008998
Комплект:1
Примечание:GEO08LM10*1.0OMDCF
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:11218742
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:11210133
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose assembly
Каталожный номер:4120008985
Комплект:1
Примечание:F481CFCF080804-700-180゜
0 ₽
шт
№ на схеме:8
Наименование:Hose assembly
Каталожный номер:4120003089
Комплект:1
Примечание:F481CACF101006-820
0 ₽
шт
№ на схеме:9
Наименование:Hose assembly
Каталожный номер:4120008986
Комплект:1
Примечание:F481CACF101006-600
