Линия гидравлическая (часть 1)

Линия гидравлическая (часть 1)

← Гидромотор Линия гидравлическая (часть 2) →

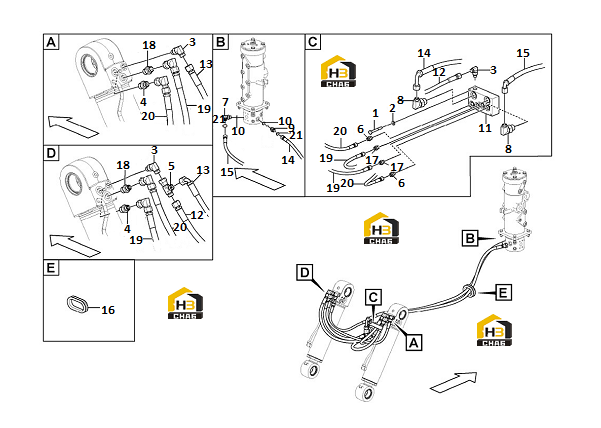

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hexagon screw
Каталожный номер:11223568
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Plain washer
Каталожный номер:11223150
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Elbow nipple
Каталожный номер:11212615
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nipple
Каталожный номер:11212500
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:T-nipple
Каталожный номер:11212790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:11212391
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Elbow union
Каталожный номер:11223629
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Elbow nipple
Каталожный номер:11212619
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nipple_straight
Каталожный номер:11223924
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:11210166
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Valve
Каталожный номер:14408434
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose assembly
Каталожный номер:14408509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Hose assembly
Каталожный номер:14408510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose assembly
Каталожный номер:14408511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose assembly
Каталожный номер:14408514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Grommet
Каталожный номер:11223666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Nipple
Каталожный номер:11224009
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nipple
Каталожный номер:11212475
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Hose assembly
Каталожный номер:14408507
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose assembly
Каталожный номер:14408508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-ring
Каталожный номер:11212010
Комплект:2
Примечание:
