NEW LGCE (SDLG) LGW6150E (2018.05) code 11218933/
Ковш в сборе

Ковш в сборе

← Стрела (рукоять) Крепление ковша →

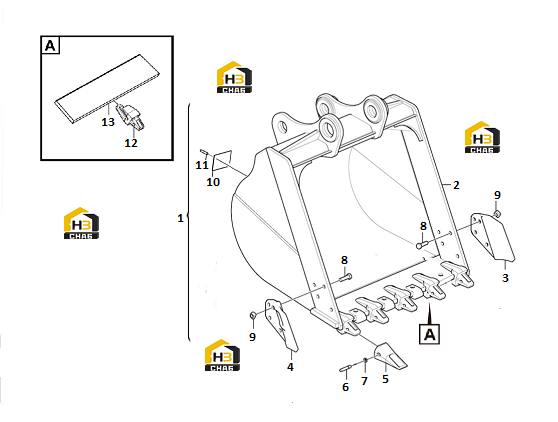

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bucket
Каталожный номер:14404120
Комплект:1
Примечание:(0.6)
0 ₽
шт
№ на схеме:2
Наименование:Bucket body
Каталожный номер:14404575
Комплект:1
Примечание:(0.6)
0 ₽
шт
№ на схеме:3
Наименование:Bucket tooth
Каталожный номер:11218369
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bucket tooth
Каталожный номер:11218370
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tooth
Каталожный номер:11217422
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pin
Каталожный номер:11213340
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Retainer
Каталожный номер:11223287
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw
Каталожный номер:11219890
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:11223340
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Name plate
Каталожный номер:11219080
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rivet
Каталожный номер:11214378
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adapter
Каталожный номер:11217122
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cutting edge
Каталожный номер:14404576
Комплект:1
Примечание:
