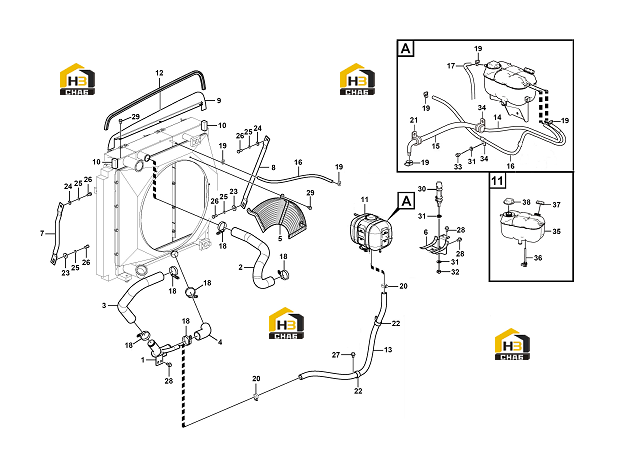

Комплектующие радиатора

← Водоотделитель Радиатор в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe

Каталожный номер:11218628

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:11218640

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:11218638

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:11218639

Комплект:1

Примечание:

№ на схеме:5

Наименование:Guard

Каталожный номер:11218630

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bracket

Каталожный номер:11222163

Комплект:1

Примечание:

№ на схеме:7

Наименование:Stay

Каталожный номер:11218631

Комплект:1

Примечание:

№ на схеме:8

Наименование:Stay

Каталожный номер:11218627

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:11218633

Комплект:1

Примечание:

№ на схеме:10

Наименование:Sponge

Каталожный номер:11218632

Комплект:2

Примечание:

№ на схеме:11

Наименование:Expansion tank

Каталожный номер:14403848

Комплект:1

Примечание:

№ на схеме:12

Наименование:Sealing strip

Каталожный номер:11218634

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:11218636

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose

Каталожный номер:11221941

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover

Каталожный номер:11212366

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose

Каталожный номер:11222165

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose

Каталожный номер:11220102

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose clamp

Каталожный номер:11211136

Комплект:6

Примечание:

№ на схеме:19

Наименование:Hose clamp

Каталожный номер:11210026

Комплект:5

Примечание:

№ на схеме:20

Наименование:Hose clamp

Каталожный номер:11210027

Комплект:2

Примечание:

№ на схеме:21

Наименование:Clip

Каталожный номер:11223128

Комплект:2

Примечание:

№ на схеме:22

Наименование:Clip

Каталожный номер:11210260

Комплект:2

Примечание:

№ на схеме:23

Наименование:Plain washer

Каталожный номер:11223283

Комплект:2

Примечание:10.9 12.2X36X4.5

№ на схеме:24

Наименование:Plain washer_10.9 13x24x3.1

Каталожный номер:11223290

Комплект:2

Примечание:10.9 13X24X3.2

№ на схеме:25

Наименование:Spring washer

Каталожный номер:11210065

Комплект:4

Примечание:

№ на схеме:26

Наименование:Hexagon screw

Каталожный номер:11223044

Комплект:4

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:11222793

Комплект:3

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:11222794

Комплект:6

Примечание:

№ на схеме:29

Наименование:Flange screw

Каталожный номер:11223080

Комплект:6

Примечание:

№ на схеме:30

Наименование:Absorber

Каталожный номер:11220104

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plain washer

Каталожный номер:11223069

Комплект:6

Примечание:10.9 10.5X20X2

№ на схеме:32

Наименование:Hexagon nut

Каталожный номер:11223338

Комплект:2

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:11223143

Комплект:2

Примечание:M10*25

№ на схеме:34

Наименование:Strip clamp

Каталожный номер:14400342

Комплект:2

Примечание:
