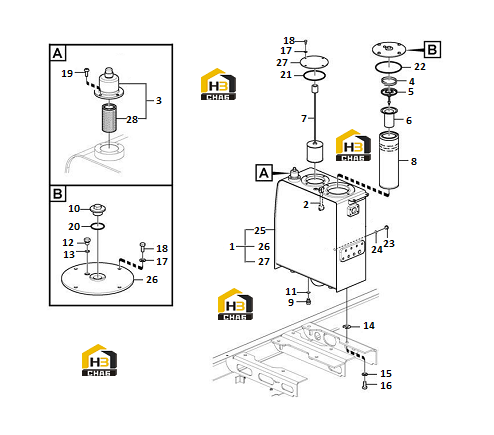

Комплектующие гидравлического бака

← Редуктор (версия 2) Установка гидравлического насоса →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank_assy hydraulic

Каталожный номер:14401266

Комплект:1

Примечание:

№ на схеме:2

Наименование:Level gauge

Каталожный номер:11223190

Комплект:1

Примечание:

№ на схеме:3

Наименование:Breather cap

Каталожный номер:14401300

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring

Каталожный номер:11210664

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bypass valve

Каталожный номер:11221468

Комплект:1

Примечание:

№ на схеме:6

Наименование:Filter insert

Каталожный номер:11216973

Комплект:1

Примечание:

№ на схеме:7

Наименование:Filter

Каталожный номер:11217578

Комплект:1

Примечание:

№ на схеме:8

Наименование:Filter element

Каталожный номер:14408713

Комплект:1

Примечание:

№ на схеме:9

Наименование:Drain valve

Каталожный номер:11223005

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:11210699

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:11210052

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:11216926

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gasket

Каталожный номер:11218126

Комплект:1

Примечание:

№ на схеме:14

Наименование:Shim

Каталожный номер:11211124

Комплект:4

Примечание:

№ на схеме:15

Наименование:Plain washer

Каталожный номер:11222973

Комплект:4

Примечание:

№ на схеме:16

Наименование:Hexagon screw

Каталожный номер:11222956

Комплект:4

Примечание:

№ на схеме:17

Наименование:Plain washer

Каталожный номер:11223252

Комплект:8

Примечание:

№ на схеме:18

Наименование:Hexagon screw

Каталожный номер:11223188

Комплект:8

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:11223187

Комплект:4

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:11210176

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:11218127

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11210069

Комплект:1

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:11216877

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:11218595

Комплект:1

Примечание:

№ на схеме:25

Наименование:Tank_wa hydraulic

Каталожный номер:14401269

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover_wa return

Каталожный номер:14401267

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover_wa strainer

Каталожный номер:14401268

Комплект:1

Примечание:

№ на схеме:28

Наименование:Filter

Каталожный номер:11210987

Комплект:1

Примечание:
