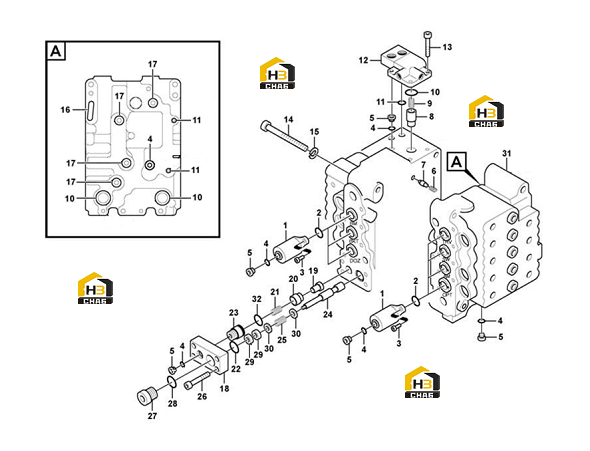

Комплектующие для гидрораспределителей (часть 1)

← Комплект уплотнений главного клапана Комплектующие для гидрораспределителей (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:11212990

Комплект:7

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:11210167

Комплект:7

Примечание:

№ на схеме:3

Наименование:Hex. socket screw

Каталожный номер:11212991

Комплект:4

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:11210133

Комплект:5

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:11218016

Комплект:5

Примечание:

№ на схеме:6

Наименование:Spring

Каталожный номер:11211458

Комплект:1

Примечание:

№ на схеме:7

Наименование:Check valve

Каталожный номер:11211435

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring support

Каталожный номер:11212992

Комплект:1

Примечание:

№ на схеме:9

Наименование:Spring

Каталожный номер:11212993

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:11210144

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:11210132

Комплект:3

Примечание:

№ на схеме:12

Наименование:Valve

Каталожный номер:11210676

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:11213012

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:11212994

Комплект:7

Примечание:

№ на схеме:15

Наименование:Spring washer

Каталожный номер:11210065

Комплект:7

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:11218492

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:11210166

Комплект:4

Примечание:

№ на схеме:18

Наименование:Cover

Каталожный номер:11212997

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring seat

Каталожный номер:11218493

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:11212998

Комплект:1

Примечание:

№ на схеме:21

Наименование:Spring

Каталожный номер:11212999

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:11210169

Комплект:1

Примечание:

№ на схеме:23

Наименование:Spring support

Каталожный номер:11213002

Комплект:1

Примечание:

№ на схеме:24

Наименование:Slide

Каталожный номер:11213001

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spring

Каталожный номер:11213009

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:11213006

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:11213005

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:11210138

Комплект:1

Примечание:

№ на схеме:29

Наименование:Nut

Каталожный номер:11213004

Комплект:2

Примечание:

№ на схеме:30

Наименование:Spring support

Каталожный номер:11213008

Комплект:2

Примечание:

№ на схеме:31

Наименование:Valve body

Каталожный номер:11218494

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:11213003

Комплект:1

Примечание:
