Капот двигателя в сборе (часть 3)

Капот двигателя в сборе (часть 3)

← Каркас капота в сборе Отсек батарейный в сборе →

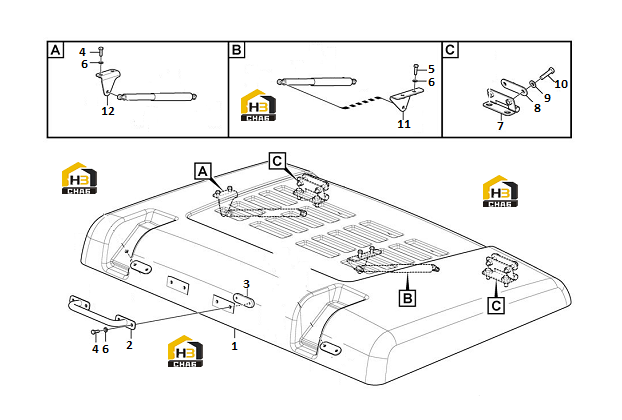

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bonnet
Каталожный номер:14405042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Handle
Каталожный номер:14405043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Plate
Каталожный номер:14405044
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Exagon screw
Каталожный номер:11223350
Комплект:6
Примечание:M8X25
0 ₽
шт
№ на схеме:5
Наименование:Hex. socket screw
Каталожный номер:11223248
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:11223045
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hinge
Каталожный номер:14405045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate
Каталожный номер:14405046
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plain washer_10.9 13x24x3.1
Каталожный номер:11223290
Комплект:4
Примечание:10.9 13X24X3.2
0 ₽
шт
№ на схеме:10
Наименование:Screw
Каталожный номер:11222987
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bracket
Каталожный номер:11218180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bracket
Каталожный номер:11218181
Комплект:1
Примечание:
